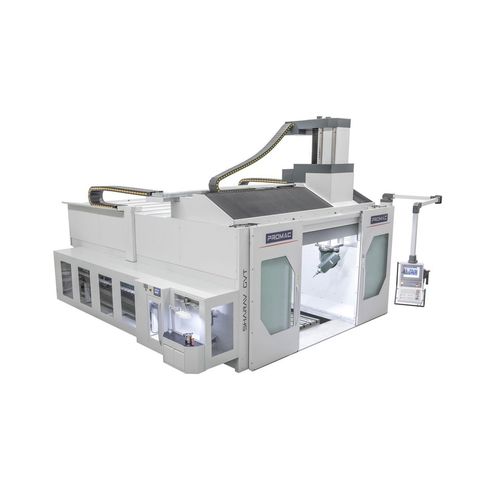

Обрабатывающий центр ЧПУ с неподвижным столом SHARAV GVT series3 оси5 осей4 оси
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси, 5 осей, 4 оси
- Направление шпинделя
- вертикальный
- Структура
- с рамой, с неподвижным столом
- Передний конец шпинделя
- HSK A-63, HSK-100-A, HSK-100
- Количество инструментов
- 60 инструментов, 120 инструментов, 32 инструмента, 20 инструментов, 200 инструментов, 300 инструментов, 64 инструмента
- Применение
- для сверления, для автомобильной промышленности, для авиационной промышленности, для изготовления штампов и пресс-форм
- Другие характеристики
- фрезеровщик, высокоскоростной, прецизионный, с устройством замены паллет, с автоматической погрузкой/разгрузкой, с наклонной головкой
- Ход Х
2 500 mm, 3 500 mm
(98 in, 138 in)- Ход Y
МАКС.: 32 000 mm
(1 260 in)МИН.: 2 200 mm
(87 in)- Ход Z
МАКС.: 1 500 mm
(59 in)МИН.: 1 200 mm
(47 in)- Скорость вращения
6 000 rpm, 12 000 rpm, 15 000 rpm, 20 000 rpm
(37 699 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1, 125 664 rad.min-1)- Мощность
30 kW, 37 kW, 40 kW
(40,79 hp, 50,31 hp, 54,38 hp)- Вращение стола (ось C)
200 °
- Скорость подачи по оси X
30 000 mm/min
(20 in/s)- Скорость подачи по оси Y
30 000 mm/min
(20 in/s)- Общий вес
42 000 kg, 48 000 kg
(92 594,15 lb, 105 821,89 lb)- Габаритная длина
6 920 mm, 7 680 mm
(272,4 in, 302,4 in)- Габаритная ширина
5 890 mm, 7 690 mm
(231,9 in, 302,8 in)- Общая высота
5 040 mm
(198,4 in)
Описание
это высокоскоростной обрабатывающий центр с подвижным мостом портального типа и неподвижным столом.
Этот обрабатывающий центр представляет собой правильную комбинацию для выполнения различных процессов в следующих областях применения:
- МОЛДЫ;
- АВТОМОБИЛЬНОЕ;
- АЭРОКОСМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ;
- МЕХАНИЧЕСКИЕ ПРИЛОЖЕНИЯ;
- ТОЧНЫЕ ПРОТОТИПЫ;
- и другие специальные применения.
SHARAV GVT позволяет выполнять операции черновой, получистовой, чистовой и сверлильной обработки по всему периметру детали даже в 5 осях непрерывно.
Рабочий центр полностью спроектирован, изготовлен и собран в Promac с использованием самого современного программного обеспечения для 3D проектирования и FEM анализа.
Максимальная рабочая зона по 5 осям с длиной инструмента 3,9 дюйма.
Компактная площадь с большими ходами.
Рабочий центр для фрезерования, нарезания резьбы, сверления и глубокого сверления
Сбалансированное распределение динамических и статических масс
Кинематические механизмы размещены в верхней части станка для обеспечения максимальной надежности и точности обработки по всей рабочей зоне
---
