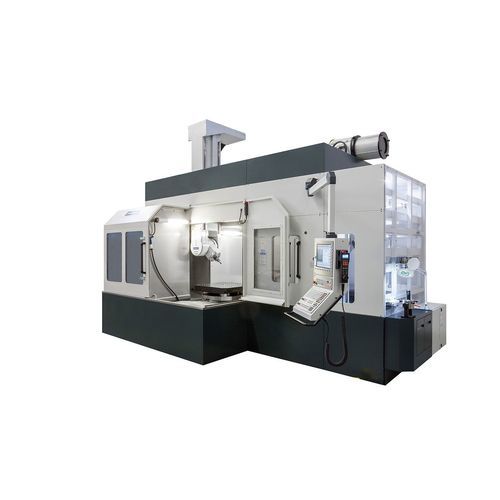

Обрабатывающий центр ЧПУ с подвижным поворотным столом ZEPHYR VTR-D
3 оси5 осей4 оси

Обрабатывающий центр ЧПУ с подвижным поворотным столом
Обрабатывающий центр ЧПУ с подвижным поворотным столом
Обрабатывающий центр ЧПУ с подвижным поворотным столом
Обрабатывающий центр ЧПУ с подвижным поворотным столом
Обрабатывающий центр ЧПУ с подвижным поворотным столом
Обрабатывающий центр ЧПУ с подвижным поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси, 5 осей, 4 оси
Направление шпинделя
вертикальный
Структура
с фиксированной рамой, с подвижным поворотным столом
Передний конец шпинделя
HSK A-63, HSK-100-A
Количество инструментов
60 инструментов, 120 инструментов, 32 инструмента
Применение
для сверления, для авиационной промышленности, для изготовления штампов и пресс-форм, для глубоких отверстий
Другие характеристики
фрезеровщик, с высокой скоростью, компактный, высокоэффективный, высокоскоростной, высокой точности, со встроенным устройством замены паллет, с наклонной головкой
Ход Х

2 400 mm
(94 in)

Ход Y

1 000 mm
(39 in)

Ход Z

1 000 mm
(39 in)

Скорость вращения

12 000 rpm, 15 000 rpm, 20 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1, 125 664 rad.min-1)

Мощность

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Скорость подачи по оси X

40 000 mm/min
(26 in/s)

Скорость подачи по оси Y

40 000 mm/min
(26 in/s)

Грузоподъемность стола

1 000 kg, 1 500 kg, 2 000 kg, 2 500 kg
(2 205 lb, 3 307 lb, 4 409 lb, 5 512 lb)

Общий вес

16 000 kg
(35 273,96 lb)

Габаритная длина

7 370 mm
(290,2 in)

Габаритная ширина

2 670 mm
(105,1 in)

Общая высота

4 424 mm
(174,2 in)

Описание

представляет собой высокоскоростной вертикальный мостовой центр с подвижным вращающимся столом. Этот обрабатывающий центр представляет собой правильную комбинацию для удовлетворения различных процессов для следующих областей применения: - МОЛДЫ; - АВТОМОБИЛИ; - АЭРОСПАС; - МЕХАНИЧЕСКИЕ ПРИЛОЖЕНИЯ; - ТОЧНЫЕ ПРОТОТИПЫ; - и другие специальные применения. ZEPHYR VTR-D позволяет выполнять с одной установкой зажима детали такие операции, как черновая, получистовая, чистовая обработка, сверление и глубокое сверление по всему периметру детали даже в 5 осях непрерывность. Рабочий центр полностью спроектирован, изготовлен и собран в Promac с использованием самого современного программного обеспечения для 3D проектирования и FEM анализа. Максимальная рабочая зона по 5 осям с длиной инструмента 3,9 дюйма. Компактная площадь с большими ходами. Рабочий центр для фрезерования, нарезания резьбы, точения, сверления и глубокого сверления Сбалансированное распределение динамических и статических масс Моноблочные станины с интегрированными механическими компонентами

---
