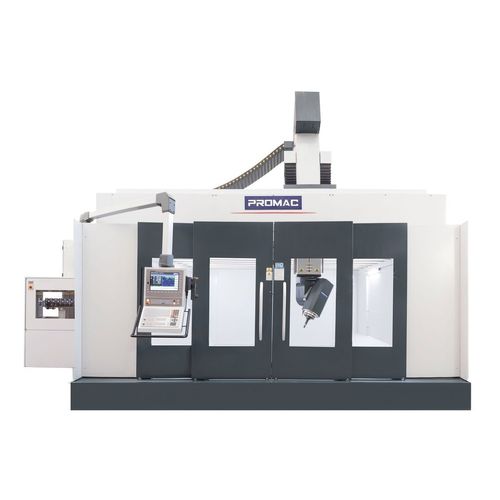

Обрабатывающий центр ЧПУ с рамой SHARAV LGVT3 оси5 осей4 оси
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси, 5 осей, 4 оси
- Направление шпинделя
- вертикальный
- Структура
- с рамой, с неподвижным столом
- Передний конец шпинделя
- HSK A-63, HSK-63, HSK-100
- Количество инструментов
- 60 инструментов, 120 инструментов, 32 инструмента, 200 инструментов, 300 инструментов, 64 инструмента
- Другие характеристики
- высокоскоростной, прецизионный
- Ход Х
2 500 mm, 3 500 mm
(98 in, 138 in)- Ход Y
1 600 mm, 2 200 mm, 4 000 mm, 6 000 mm, 8 000 mm
(63 in, 87 in, 157 in, 236 in, 315 in)- Ход Z
1 000 mm, 1 200 mm, 1 400 mm
(39 in, 47 in, 55 in)- Скорость вращения
15 000 rpm, 20 000 rpm
(94 248 rad.min-1, 125 664 rad.min-1)- Мощность
30 kW, 37 kW
(40,79 hp, 50,31 hp)- Вращение стола (ось C)
200 °
- Скорость подачи по оси X
50 000 mm/min
(33 in/s)- Скорость подачи по оси Y
50 000 mm/min
(33 in/s)- Грузоподъемность стола
30 000 kg
(66 139 lb)- Общий вес
20 000 kg, 24 000 kg
(44 092,45 lb, 52 910,94 lb)- Габаритная длина
5 977 mm, 6 399 mm
(235,3 in, 251,9 in)- Габаритная ширина
5 244 mm, 6 075 mm
(206,5 in, 239,2 in)- Общая высота
4 642 mm, 4 868 mm
(182,8 in, 191,7 in)
Описание
это высокоскоростной обрабатывающий центр с двойным подвижным мостом портального типа и неподвижным столом. Этот обрабатывающий центр представляет собой правильную комбинацию для выполнения различных процессов в следующих областях применения:
- МОЛДЫ;
- АВТОМОБИЛЬНОЕ;
- АЭРОКОСМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ;
- МЕХАНИЧЕСКИЕ ПРИЛОЖЕНИЯ;
- ТОЧНЫЕ ПРОТОТИПЫ;
- и другие специальные применения.
SHARAV LGVT позволяет выполнять с одной установки зажима детали такие операции, как полуфинишная и чистовая обработка по всему периметру детали даже в 5 осях непрерывно. Рабочий центр полностью спроектирован, изготовлен и собран в Promac, с использованием самого современного программного обеспечения для 3D проектирования
и FEM-анализа.
Головка с двумя осями с приводом от моментных двигателей с непрерывным и/или одновременным позиционированием для пятиосевой обработки
Вилочная головка с приводом от моментных двигателей с непрерывным и/или одновременным позиционированием для пятиосевой обработки.
---
Каталоги
Sharav LGVT
4 Страницы
