Модуль содержит 6 цифровых входных каналов, (4 из которых могут быть сконфигурированы как цифровые выходы) 2 аналоговых входных канала и 1 аналоговый выходной канал, которые могут быть подключены непосредственно к оборудованию 24 В постоянного тока. Кроме того, модуль содержит ПИД-регулятор, внутренний программируемый пользователем канал Calculator для локального управления и импульсный процессор. Импульсный процессор может быть использован для обнаружения и управления быстрыми цифровыми сигналами (до 200 кГц) на цифровых каналах модуля, например, для управления шаговым двигателем или станком.
Напряжение питания: 24 В постоянного тока.
* 2 аналоговых входных канала
* 1 аналоговый выходной канал
* 6 цифровых каналов ввода/вывода
* ПИД-регулятор
* Программируемый калькулятор
* Программируемый импульсный процессор
* Непрерывная самопроверка
* Защита от перегрузки
* Связь по полевой шине P-NET
* Сторожевой таймер
* Монтаж на DIN-рейку
* Одобрено ЭМС (89/336/EEC)

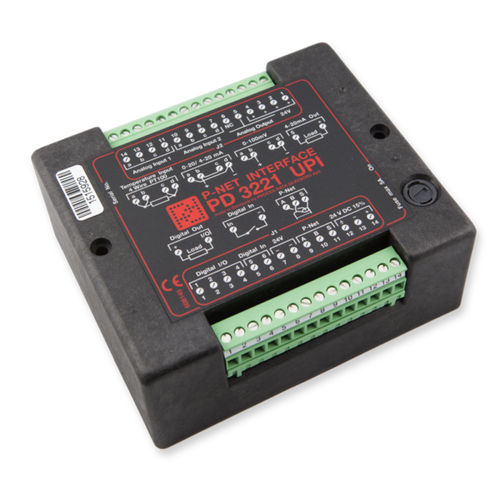

Модуль PD 3221 UPI является одним из серии распределенных блоков управления технологическим процессом, предназначенных для использования в системе полевой шины P-NET
использования в системе полевой шины P-NET. Он обеспечивает универсальный интерфейс между различными цифровыми и аналоговыми элементами процесса, такими как клапаны, переключатели, импульсы, лампы, сигнализация, двигатели, расходомеры, датчики уровня, преобразователи температуры, давления и расхода и т.д. и распределенными главными управляющими компьютерами. Его большим преимуществом, как части распределенной сети, является возможность работы в локальной среде с использованием как цифровых, так и аналоговых функций.
Устройство обеспечивает внутреннее преобразование измерений в любые инженерные единицы, представляющие как цифровые, так и аналоговые процессы, подлежащие мониторингу и управлению, для прямого опроса центральным управлением и для отображения на одном или нескольких сетевых контроллерах
---
