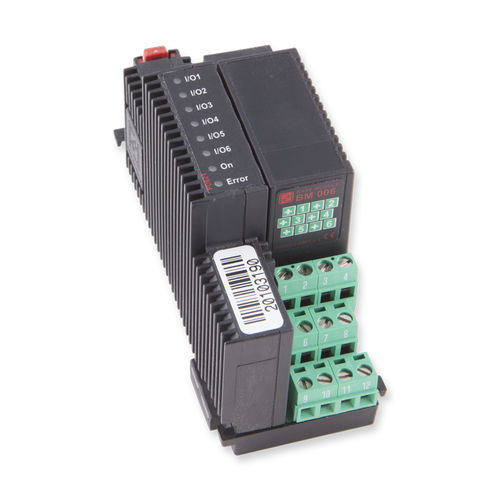

Цифровой модуль входа/выхода PD621

токанапряженияконфигурируемый

- Индивидуально конфигурируемые цифровые входы/выходы для номинальных сигналов 24 вольт и нагрузки 1 ампер (2 ампера). - Встроенные функции ввода и вывода. - Автономный счет до 200 Гц - Измерение тока нагрузки - Защита от перегрузки/недогрузки и сигнализация. - Расширенное внутреннее самотестирование. - Широкий диапазон источников питания. - Широкий диапазон температур. PD 621 имеет шесть цифровых каналов общего назначения, которые обычно конфигурируются как входные или выходные. При конфигурации в качестве входного устройства используется базовый модуль BM 005. При конфигурации в качестве выходного устройства используется модуль BM 006. В качестве альтернативы, конфигурируя каналы 1-4 как входы, а каналы 5 и 6 как выходы, можно использовать два встроенных реле в BM 004. Все эти комбинации обеспечивают простой монтаж на DIN-рейку. На схеме показаны схемы ввода/вывода и возможности подключения для PD 621 Источник питания DC: Ном. мин. макс. 24.0 V 18.0 V 32.0 V Пульсация: макс.5 Потребляемая мощность при 24 В пост. тока Все выходы/входы = ВКЛ макс.45 мА Все выходы/входы = ВЫКЛ макс.30 мА Необходимый ток при включении питания: макс.60 мА Цифровой вход Входное напряжение при включении: 9 V Входной гистерезис мин.0,3 В Входной ток при включении: макс.3,4 мА Входная частота: макс.200 Гц Цифровой выход Пусковой ток (продолжительность макс. 2 сек.) макс.2 A *) Ток нагрузки при включении (только сток) макс.1 A Ток утечки при выключении макс.500 мкА Время задержки отключения при коротком замыкании (ток > 2 A) макс.100 мксек Разрешение по пусковому и дежурному циклу 15.625 мсек
