Блок интерфейса RS-485 PD663

шинаоптическиймощности

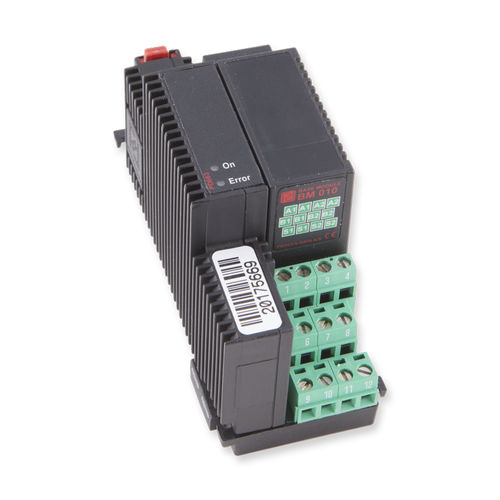

Простой трехскоростной преобразователь интерфейса P-NET, RS-485 в Light-Link - Обеспечивает прозрачную связь между стандартным RS485 P-NET и оптическим Light-Link P-NET. - Обеспечивает высокоскоростное прозрачное соединение между стандартным RS485 P-NET и оптическим Light-Link P-NET. - Программирование не требуется. - Обеспечивает прямой канал связи между Light-Link и RS 485. - Расширенное внутреннее самотестирование - Широкий диапазон источников питания - Широкий диапазон температур PD 663 Simple P-NET Interface является одним из ряда стандартных модулей серии PD 600. Его основное назначение - обеспечение прозрачной высокоскоростной связи между двумя или более кластерами устройств PD 6xx, установленных либо в одной панели управления, либо в разных панелях управления в пределах ограниченной территории. Связь между этими кластерами, каждый из которых оснащен PD 663, осуществляется по RS485 P-NET на скорости 230,4 кбит/с. PD 663 оснащен двумя светодиодами: зеленым (On), который указывает на то, что питание подается на модуль, и красным (Error), который указывает на внутренние ошибки в модуле. Светодиод "Ошибка" включен, если в устройстве возникла внутренняя ошибка. Максимальная длина кабеля RS485 составляет 50 метров, при этом должна использоваться топология шины P-NET. Устройство PD 663 осуществляет прямую (ретрансляционную) связь между сегментом сети RS485 и Light-Link, что означает, что любые модули, включенные в кластер, будут рассматриваться как часть одной сети. Другими словами, функция шлюза отсутствует. PD 663 используется с базовым модулем BM 010. Само устройство не требует программирования или конфигурирования. Следует отметить, что подключение устройств, отличных от типа PD 663, к трехскоростному проводу RS485 P-NET не допускается,
