Блок интерфейса Ethernet PD642

мощности

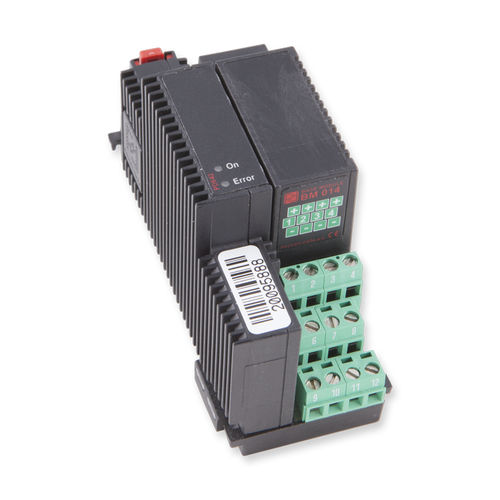

Аналоговый интерфейсный модуль, 4-ч. отдельных входа (напряжение 0-100 мВ или термопарный датчик температуры), P-NET через Light-Link - Вход 0-100 мВ или термопарного датчика температуры - Обеспечивает линеаризацию для следующих типов термопарных датчиков: Тип R, S, B, J, T, E, K и N - Расширенное внутреннее самотестирование - Широкий диапазон источников питания - Широкий диапазон температур - 2 светодиода для включения питания и индикации ошибок PD 642 - это модуль аналогового ввода с четырьмя каналами ввода напряжения (0-100 мВ). Четыре входных канала могут быть индивидуально сконфигурированы для входа 0-100 мВ или термопарного датчика температуры. PD 642 обеспечивает линеаризацию для следующих типов термопарных датчиков: R, S, B, J, T, E, K и N. Источник питания постоянного тока: ном. 24.0 В, мин. 18,0 В, макс. 32.0 V Пульсация: макс. 5% Потребляемая мощность при 24 В постоянного тока Работа: макс. 25 мА Ток при включении питания: макс. 60 мА Аналоговый вход (гл. 1- 4) Тип сигнала: Напряжение (0-100 мВ) Входной импеданс: > 5 MΩ Погрешность калибровки: @ Тамб. 20 °C макс. +/- 0,1 % от полной шкалы Коэффициент температуры окружающей среды Tc: макс. +/- 100 ppm / °C Влияние температуры окружающей среды (ΔV): Tc x (Tambient - 20) x вход Разрешение: обычно 20 мкВ Время обновления: фиксированное 0,8 с Преобразование напряжения в температуру для термопар Поддерживаемые типы термопар IEC 584-1: R, S, B, J, T, E, K, N (См. спецификацию для измерений термопар) Фильтр для аналогового входного сигнала Тип: низкочастотный 4-го порядка Постоянная времени: настраиваемая 3,0 с - 50,0 с Погрешность усиления: макс. +/- 0.1 %
