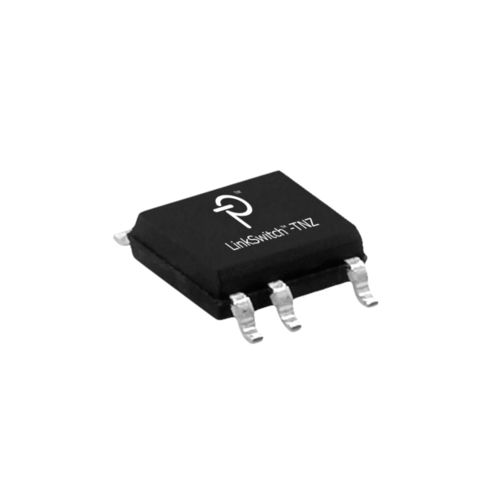

Чип мощность LinkSwitch-TNZ series

MOSFET

ИС семейства LinkSwitch-TNZ сочетают преобразование мощности с генерацией без потерь сигнала нулевого перехода переменного тока, обычно используемого для системных тактовых и временных функций. Конструкции, использующие высокоинтегрированные ИС LinkSwitch-TNZ, более гибкие по сравнению с дискретными реализациями, что позволяет сократить количество компонентов на 40% и более. Помимо обеспечения КПД 80+ в конструкциях Flyback с низким энергопотреблением, очень низкое потребление при малых нагрузках, обеспечиваемое управлением On/Off, позволяет использовать больше функций (дисплей, беспроводная связь, датчики и т.д.) в режиме ожидания системы. Семейство устройств поддерживает топологии buck, buck-boost и flyback-преобразователей. Каждое устройство включает в себя силовой МОП-транзистор на 725 В, генератор, высоковольтный импульсный источник тока для самовозбуждения, джиттера частоты, быстрого (цикл за циклом) ограничения тока, гистеретического теплового отключения, схему защиты от перенапряжения на выходе и входе в виде монолитной ИС. ИС LinkSwitch-TNZ потребляют ток <100 мкА в режиме ожидания, что позволяет разрабатывать источники питания, соответствующие нормам холостого хода и режима ожидания по всему миру. Режимы ограничения тока MOSFET могут быть выбраны с помощью значения конденсатора вывода BYPASS. Высокий уровень ограничения тока обеспечивает максимальный непрерывный выходной ток, а низкий уровень позволяет использовать очень дешевые и небольшие индуктивности для поверхностного монтажа. Полный набор функций защиты обеспечивает безопасные и надежные источники питания, защищая устройство и систему от сбоев при перенапряжении на входе и выходе, сбоев при перегреве устройства, потери регулирования, перегрузки или короткого замыкания на выходе источника питания. Генерация сигнала нулевого кросса без потерь Поддерживает топологии buck, buck-boost и flyback Обеспечивает регулирование ±3% по линии и нагрузке
