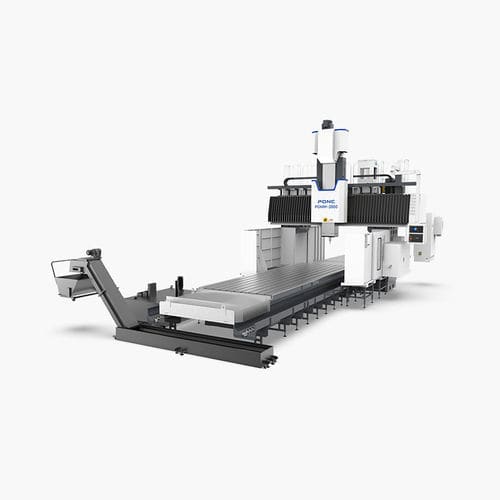

Фрезерный станок с ЧПУ 3 оси PGMH seriesвертикальныймостовойBT 50
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- мостовой
- Передний конец шпинделя
- BT 50
- Количество инструментов
- 24 инструмента, 40 инструментов, 32 инструмента
- Сопутствующие функции
- для сверления, для нарезания резьбы
- Применение
- для изготовления штампов и пресс-форм
- Другие характеристики
- высокоэффективный, высокая жесткость
- Ход Х
4 200 mm, 6 200 mm, 8 500 mm
(165,35 in, 244,09 in, 334,65 in)- Ход Y
3 700 mm
(145,67 in)- Ход Z
1 000 mm
(39,37 in)- Скорость вращения
6 000 rpm
(37 699 rad.min-1)- Мощность
17 kW, 25,5 kW
(23,11 hp, 34,67 hp)- Скорость подачи по оси X
15 m/min
- Скорость подачи по оси Y
15 m/min
- Скорость подачи по оси Z
12 m/min
- Грузоподъемность стола
15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)- Вес инструментов (макс)
18 kg
(39,7 lb)- Точность позиционирования
0,015 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00177 in)- Повторяемость
0,01 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00138 in)- Общий вес
45 t, 51 t, 57 t
(49,6 us ton, 56,22 us ton, 62,83 us ton)- Габаритная длина
12 000 mm, 16 000 mm, 20 000 mm
(472,4 in, 629,9 in, 787,4 in)- Габаритная ширина
6 800 mm
(267,7 in)- Общая высота
5 300 mm
(208,7 in)
Описание
1. Интегрирован с функцией фрезерования, интегрирован с функцией фрезерования, растачивания, сверления (сверление, расширение, развертывание), нарезания резьбы и другими функциями обработки.
2. Принята международная система числового программного управления с ЧПУ.
3. Настройте ось W для увеличения диапазона высоты обрабатываемой заготовки и повышения производительности обработки.
4. По сравнению со станком с фиксированной балкой, диапазон высоты заготовки больше, и ход по оси W и по оси Z могут быть наложены, что может эффективно предотвратить слишком долгое выдвижение плунжера и повлиять на жесткость обработки.
5. Широко используется в обработке пресс-форм, конструкционных деталей, текстильного оборудования и других деталей.
