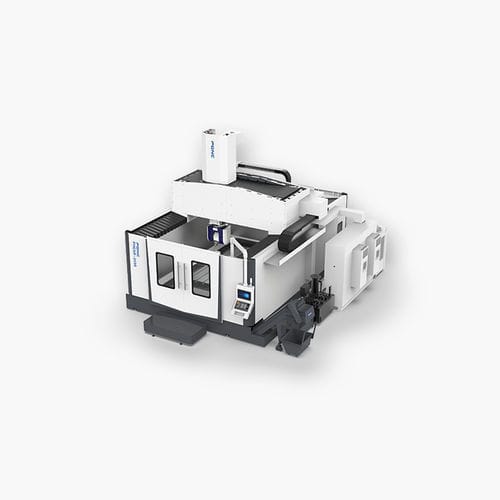

Обрабатывающий центр ЧПУ 5 осей PHC5D-1630/40Lвертикальныйс рамойHSK A-63
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с рамой
- Передний конец шпинделя
- HSK A-63
- Количество инструментов
- 40 инструментов, 32 инструмента, 20 инструментов
- Применение
- для автомобильной промышленности, для форм, для авиационно-космической промышленности
- Ход Х
3 000 mm, 4 000 mm
(118,11 in, 157,48 in)- Ход Y
1 600 mm
(62,99 in)- Ход Z
800 mm, 1 000 mm
(31,5 in, 39,37 in)- Скорость вращения
8 000 rpm, 20 000 rpm
(50 265 rad.min-1, 125 664 rad.min-1)- Мощность
25 kW, 30 kW
(33,99 hp, 40,79 hp)- Скорость подачи по оси X
60 m/min
- Скорость подачи по оси Y
60 m/min
- Скорость подачи по оси Z
30 m/min
- Вес инструментов (макс)
5 kg
(11 lb)- Точность позиционирования
0,008 mm, 0,012 mm, 0,015 mm, 0,018 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00071 in)- Повторяемость
0,0012 mm, 0,006 mm, 0,01 mm
(0,00005 in, 0,00024 in, 0,00039 in)- Габаритная длина
7 300 mm, 8 300 mm
(287,4 in, 326,8 in)- Габаритная ширина
5 300 mm
(208,7 in)- Общая высота
5 700 mm
(224,4 in)
Описание
1. Оборудование оснащено встроенным U-образным рабочим столом кровати, все оси движения которого расположены над стенками кровати. В сочетании с движущимися частями конструкции «коробка в коробке» эффективно улучшает стабильность и жесткость станка во время обработки
2. Оси X и Y приводятся в движение линейным двигателем, пятиосевая головка переменного тока приводится в движение моментным двигателем, и отсутствует промежуточное звено передачи; Высокая динамическая реакция может быть достигнута во время ускорения и замедления, что позволяет достичь стабильной точности обработки.
3. Пятиосевая рычажная связь, один зажим может выполнять многостороннюю обработку сложных изогнутых заготовок. Широко используется в производстве механического оборудования, таких как автомобилестроение, судостроение, аэрокосмическая промышленность и пресс-формы.
