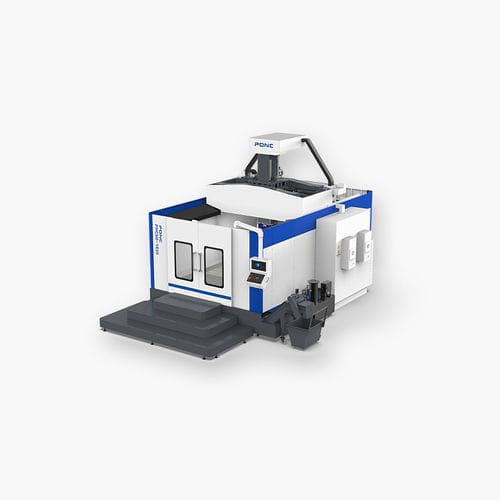

Обрабатывающий центр ЧПУ 5 осей PHC5D seriesвертикальныйс рамойHSK A-63
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с рамой
- Передний конец шпинделя
- HSK A-63
- Количество инструментов
- 20 инструментов
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Применение
- для тяжелых работ
- Ход Х
3 000 mm, 4 000 mm, 6 000 mm
(118,11 in, 157,48 in, 236,22 in)- Ход Y
1 600 mm
(62,99 in)- Ход Z
800 mm
(31,5 in)- Скорость вращения
8 000 rpm, 20 000 rpm
(50 265 rad.min-1, 125 664 rad.min-1)- Мощность
25 kW, 30 kW
(33,99 hp, 40,79 hp)- Скорость подачи по оси X
30 m/min
- Скорость подачи по оси Y
30 m/min
- Скорость подачи по оси Z
30 m/min
- Вес инструментов (макс)
5 kg
(11 lb)- Точность позиционирования
0,008 mm, 0,015 mm, 0,018 mm, 0,025 mm
(0,00031 in, 0,00059 in, 0,00071 in, 0,00098 in)- Повторяемость
0,006 mm, 0,008 mm, 0,01 mm, 0,012 mm
(0,00024 in, 0,00031 in, 0,00039 in, 0,00047 in)- Общий вес
26 t, 29 t, 35 t
(28,66 us ton, 31,97 us ton, 38,58 us ton)- Габаритная длина
7 300 mm, 8 300 mm, 10 300 mm
(287,4 in, 326,8 in, 405,5 in)- Габаритная ширина
5 300 mm
(208,7 in)- Общая высота
4 300 mm
(169,3 in)
Описание
1. Модель станка PHC5D имеет функции фрезерования, растачивания, сверления, развертывания и нарезания резьбы.
2. Принята международная система числового программного управления ЧПУ.
3. Этот станок представляет собой компактный портальный обрабатывающий центр мостового типа, все оси движения находятся над левой и правой стенками станины станины. Рабочий стол фиксируется, вес заготовки никак не влияет на точность обработки.
4. Движущаяся часть имеет структуру «коробка в коробке». В процессе резки сила, действующая на окружающую эту структуру, уравновешивается, что эффективно улучшает стабильность станка во время обработки, а эта термически симметричная конструкция делает станок менее восприимчивым к суровым условиям.
5.It широко используется в автомобилестроении, судостроении, локомотивостроении, аэрокосмической промышленности, производстве пресс-форм и другого оборудования.
