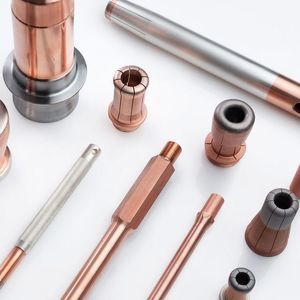

Электрический контакт из вольфрама

медьдля контакторадля выключателя

Обзор продукта

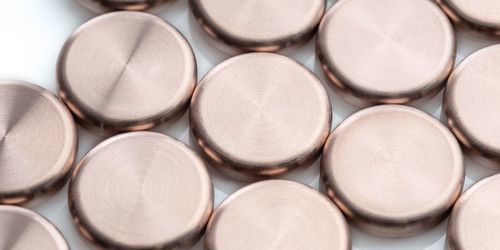

Низкогазовые контактные материалы, разработанные для использования в вакуумных камерах. Коммутирующие контакты из вольфрам‑меди (WCu) и вольфрамкарбид‑меди (WCCu) надежно коммутируют высокие короткозамкнутые токи в вакуумных контакторах, замкнутых системах и реклоузерах в диапазоне 7,2–24 кВ и способны выдерживать более одного миллиона циклов включения/выключения.

Ключевые преимущества

• Высокая стойкость к эрозии дугой
• Отличная электрическая проводимость
• Хорошая сопротивляемость контактной сварке
• Очень низкий размыкающий ток

Доступные материалы

• VFG10 — W 90 масс.% / Cu 10 масс.% (Vacuum Fine Grained, сверхчистый)
• VFG20 — W 80 / Cu 20 (Vacuum Fine Grained, сверхчистый)
• WCCu30 — WC 70 / Cu 30 (экономичная альтернатива для вакуума)

Производство
Композиты изготавливаются методом порошковой металлургии: смешение порошков, прессование и спекание. Этот процесс обеспечивает высокую плотность материала (>97%) и требуемое сочетание электрических и механических свойств.

Типичные свойства материалов (кратко)
Материалы: VFG10, VFG20, WCCu30
WC (мас.%): 0, 0, 70
W (мас.%): 90, 80, 0
Cu (мас.%): 10, 20, 30
Плотность (г/см3): 16,5 ; 15,2 ; 12,2
Электропроводность (m/Ω·mm2): 22 ; 25 ; 15
Твердость HV30: 220 ; 210 ; 230

Технические характеристики

• Материалы: WCu (VFG10, VFG20) и WCCu30
• Диапазон применения: 7,2–24 кВ (вакуумные контакторы, замкнутые системы, реклоузеры)
• Ресурс по циклам: >1 000 000 циклов включения/выключения (в зависимости от условий)
• Качество VFG: Vacuum Fine Grained — сверхчистый, высокая проводимость
• Доступные марки: VFG10 (W90/Cu10), VFG20 (W80/Cu20), WCCu30 (WC70/Cu30)
• Типичные плотности и проводимости указаны выше
• Процесс: порошковая металлургия (смешение, прессование, спекание) для достижения >97% плотности
