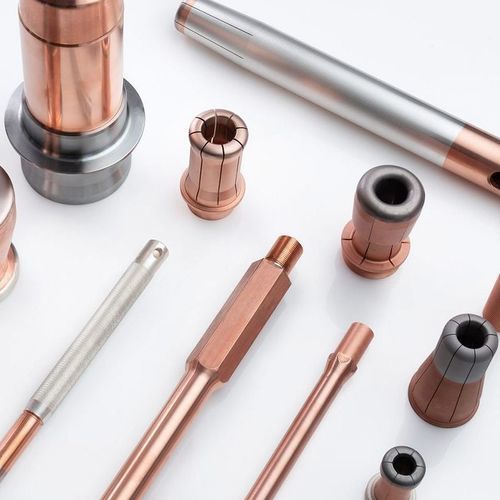

Электрический контакт из вольфрама

медьдля выключателя

Описание продукта
Наши вольфрам-медные (WCu) материалы объединяют высокотемпературную стабильность вольфрама с высокой электрической и теплопроводностью меди. WCu является оптимальным материалом для контактов, подверженных эрозии при дуге, в газо- и воздухоизолированных коммутационных аппаратах, а также для контактов в генераторных выключателях в высоком и среднем напряжении. Температура дуги при коммутации может достигать ≥ 20 000 K.

Преимущества

• Отличная стойкость к эрозии под действием дуги
• Высокая электрическая проводимость
• Высокая прочность
• Хорошая упругость
• Очень хорошая теплопроводность
• Низкий коэффициент теплового расширения

Материалы и производство
Для WCu мы применяем Ni-активированное спекание, что обеспечивает низкую склонность к образованию трещин при сохранении высокой электрической проводимости. Соотношение вольфрам/медь и размер зерна вольфрама подбираются в зависимости от рабочего напряжения, силы тока и требуемой стойкости к эрозии дуги. Типичные содержания вольфрама составляют примерно 60–90 мас.% в зависимости от области применения и экономических соображений. Наименьшие скорости эрозии достигаются при ~80 мас.% вольфрама. Выбор размера зерна (грубый, средний, мелкий) по-разному влияет на поведение эрозии для катода (C) и анода (A) в средах SF6 или воздуха.

Готовые к установке системы и услуги
Мы поставляем готовые к установке контакты WCu, что сокращает время монтажа. Услуги включают экономичное спекание, обратное заполнение, механическую обработку, сварку/соединение, покрытие и окончательную сборку. Инженерная группа оказывает поддержку в проектировании контактов (FEM/CAD) для оптимизации коммутационной способности и максимизации срока службы.

Примечания по эрозии дуги и микроструктуре
Для оптимизации характеристик по эрозии дуги мы балансируем содержание вольфрама и размер зерна. Подбор производится с учётом электрических и механических нагрузок (напряжение/ток/атмосфера) конкретного применения, чтобы обеспечить минимальную эрозию при сохранении проводимости и механической целостности.

Типичные свойства / таблица данных
Материал | CG15 (A15Ni) | CG20 (A20Ni) | MG20 (A20NiF) | FG20 | CG25 | CG30 (A30Ni)
W (мас.%) | 85 | 80 | 80 | 80 | 75 | 70
Cu (мас.%) | 15 | 20 | 20 | 20 | 25 | 30
Примеси легирования (мас.%) | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0
Размер зерна (µm)* | До 50 | До 50 | 20 - 25 | 4 - 8 | До 50 | До 50
Плотность (g/cm³) | 15,7 | 15,2 | 15,2 | 15,2 | 14,5 | 14,0
Твёрдость (HV30) | 205 | 200 | 190 | 220 | 190 | 135
Прочность на сжатие (N/mm²) | 250 | 200 | 240 | 300 | 160 | 60
Электрическая проводимость (m/Ωmm²) | 14 | 16 | 16 | 16 | 19 | 22

Дополнительные технические примечания
CG = Coarse grain; MG = Medium grain; FG = Fine grain; VFG = Vacuum fine grain.

Характеристики / технические спецификации

• Типичное содержание вольфрама: 60–90 wt% (оптимально ≈ 80 wt% для минимальной эрозии дуги)
• Соответствующее содержание меди (например, CG15: W 85% / Cu 15%)
• Добавки легирующих элементов: ≤ 1,0 % масс. (типично)
• Доступные размеры зерна: грубый, средний, мелкий (примерные диапазоны в µm указаны в таблице)
• Диапазон плотности: ≈ 14,0–15,7 g/cm³ в зависимости от состава
• Диапазон твёрдости (HV30): ≈ 135–220 в зависимости от марки
• Диапазон прочности на сжатие: ≈ 60–300 N/mm² в зависимости от марки
• Диапазон электрической проводимости: ≈ 14–22 m/Ωmm² в зависимости от состава
• Производство: Ni-активированное спекание, обратное заполнение, механическая обработка, соединение, покрытие и сборка в готовые к установке контакты
• Поддержка проектирования: FEM/CAD-анализы для оптимизации геометрии и термо-механического поведения контактов
