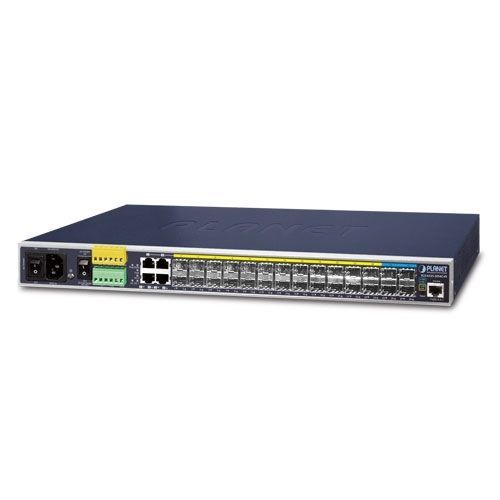

Управляемый коммутатор Ethernet IGS-6325-20S4C4X

32 портауровня 2уровня 3

оптоволоконные порты 10 Гбит/с и несколько двухскоростных оптоволоконных портов обеспечивают высокоскоростную работу в сетиПромышленный управляемый коммутатор 3-го уровня Layer 3 LANET IGS-6325-20S4C4X имеет 14 портов SFP 100/1000 Мбит/с, 4 общих порта TP, 10 портов SFP 100/1000/2500 Мбит/с, 4 порта 10G SFP+ и IP-маршрутизацию 3-го уровня в корпусе 1U. Благодаря восходящему каналу 10 Гбит/с IGS-6325-20S4C4X может обрабатывать очень большие объемы данных в безопасной топологии, подключаясь к промышленной магистрали или высокопроизводительным серверам. IGS-6325-20S4C4X способен обеспечить неблокируемую коммутационную ткань и пропускную способность до 158 Гбит/с в диапазоне температур от -40 до 75 градусов C. Он значительно упрощает задачи по модернизации промышленной локальной сети для удовлетворения растущих требований к пропускной способности. Кроме того, устройство имеет удобную конструкцию "Front Access" для простого подключения и обслуживания IGS-6325-20S4C4X при размещении в шкафу.Поддержка маршрутизации третьего уровняУстройство IGS-6325-20S4C4X позволяет администратору повысить эффективность сети за счет ручной настройки статической маршрутизации VLAN IPv4/IPv6 третьего уровня и автоматической настройки IPv4 OSPFv2 (Open Shortest Path First). OSPF - это протокол внутренней динамической маршрутизации для автономных систем, основанный на состоянии связей. Протокол создает базу данных состояния каналов путем обмена состояниями каналов между коммутаторами третьего уровня, а затем использует алгоритм Shortest Path First для создания таблицы маршрутов на основе этой базы данных.Решение для кибербезопасной сети для минимизации рисков безопасностиФункция кибербезопасности, включенная для защиты управления коммутатором в критически важной сети, практически не требует усилий и затрат на установку. Для эффективного управления IGS-6325-20S4C4X оснащен консольным, веб- и SNMP-интерфейсами управления. Благодаря встроенному веб-интерфейсу управления IGS-6325-20S4C4X обеспечивает простое в использовании, независимое от платформы управление и конфигурирование. IGS-6325-20S4C4X поддерживает протокол SNMP и может управляться с помощью любого программного обеспечения для управления, основанного на стандартном протоколе SNMP. Чтобы сократить время обучения, IGS-6325-20S4C4X предлагает команды, подобные командам Cisco, через Telnet или консольный порт, и клиенту не нужно изучать новые команды на этих коммутаторах. Более того, IGS-6325-20S4C4X обеспечивает удаленное безопасное управление, поддерживая соединения SSHv2, TLSv1.2 и SNMP v3, которые могут шифровать содержимое пакетов в каждой сессии.Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производстваБлагодаря поддержке протокола Modbus TCP/IP, IGS-6325-20S4C4X может легко интегрироваться с системами SCADA, HMI и другими системами сбора данных в заводских цехах. Это позволяет администраторам удаленно отслеживать рабочую информацию, информацию о портах и состояние связи промышленного Ethernet-коммутатора, что облегчает мониторинг и обслуживание всей фабрики.1588 Протокол времени для промышленных вычислительных сетейКоммутатор IGS-6325-20S4C4X идеально подходит для телекоммуникационных и операторских приложений Ethernet, поддерживая доставку услуг MEF и решения для синхронного Ethernet и IEEE 1588.Резервное питание переменного и постоянного тока для обеспечения непрерывной работыКоммутатор IGS-6325-20S4C4X имеет источник питания переменного тока 100~240 В и двойной источник питания постоянного тока 24~60 В, используемый как резервный источник питания для обеспечения его непрерывной работы. Его резервная система питания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высочайшей надежности электропитания. Кроме того, благодаря наличию источника питания 24~60 В постоянного тока IGS-6325-20S4C4X можно использовать в качестве устройства телекоммуникационного уровня и размещать практически в любых сложных условиях.Цифровой вход и цифровой выход для внешней сигнализацииКомпания IGS-6325-20S4C4X помогает сетевым администраторам эффективно управлять непредвиденными ситуациями в сети благодаря наличию цифрового входа и цифрового выхода для внешнего устройства сигнализации на передней панели. Цифровой вход может использоваться для обнаружения и регистрации состояния внешних устройств, таких как детектор вторжения в дверь. Цифровой выход может быть использован для отправки сигнала тревоги, когда IGS-6325-20S4C4X теряет связь с портом или отключается питание.Эффективное оповещение для лучшей защитыВ IGS-6325-20S4C4X поддерживается функция оповещения о неисправностях, которая может предупредить пользователей, когда что-то не так с коммутаторами. Благодаря этой идеальной функции пользователям не придется тратить время на поиск неисправности. Это поможет сэкономить время и человеческие ресурсы.Кольцо с резервированием, быстрое восстановление для критически важных сетевых приложенийКоммутатор IGS-6325-20S4C4X поддерживает технологию кольца с резервированием и обладает мощной, быстрой способностью к самовосстановлению для предотвращения прерываний и внешних вторжений. В нем реализованы передовые технологии ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree Protocol (802.1s MSTP) и система ввода резервного питания для промышленной автоматизированной сети заказчика, чтобы повысить надежность и время работы системы в жестких заводских условиях. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.Двойной стек IPv6/IPv4Поддерживая протоколы IPv6 и IPv4, IGS-6325-20S4C4X помогает центрам обработки данных, кампусам, телекоммуникационным компаниям и другим предприятиям пережить эру IPv6 с минимальными инвестициями, поскольку при создании пограничной сети IPv6 FTTx не требуется замена или капитальный ремонт сетевого оборудования.Надежные функции второго уровняКоммутатор IGS-6325-20S4C4X можно запрограммировать на расширенные функции управления, такие как динамическая агрегация портов, Q-in-Q VLAN, частные VLAN, Multiple Spanning Tree Protocol (MSTP), QoS 2 - 4 уровня, контроль полосы пропускания и IGMP/MLD Snooping. Благодаря агрегации каналов поддерживающих портов, IGS-6325-20S4C4X позволяет объединить высокоскоростную магистраль с несколькими оптоволоконными портами и поддерживает обход отказа.Мощная система безопасностиВ IGS-6325-20S4C4X имеется обширный список контроля доступа (ACL) 2 - 4 уровня для обеспечения безопасности на границе. Он может использоваться для ограничения доступа к сети путем запрета пакетов на основе IP-адресов источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Механизм защиты также включает в себя 802.1X аутентификацию пользователей и устройств на основе портов и MAC-адресов. Функция частных виртуальных локальных сетей позволяет предотвратить связь между пограничными портами для обеспечения конфиденциальности пользователей. IGS-6325-20S4C4X также предоставляет функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атак IP snooping и отбрасывания ARP-пакетов с недействительными MAC-адресами. Теперь сетевые администраторы могут создавать высокозащищенные корпоративные сети, затрачивая гораздо меньше времени и усилий, чем раньше.Превосходное управление трафикомКомпания IGS-6325-20S4C4X оснащена мощными функциями управления трафиком и QoS для повышения качества услуг связи со стороны телекоммуникационных компаний и интернет-провайдеров. Функции QoS включают в себя классификаторы трафика уровня 4 на скорости проводного соединения и ограничение пропускной способности, что особенно полезно для многоарендных подразделений, мультибизнеса, приложений Telco и поставщиков сетевых услуг. Это также позволяет использовать все преимущества ограниченных сетевых ресурсов в промышленной среде и гарантирует наилучшую производительность при передаче VoIP и видеоконференций.Гибкое и расширяемое решение 10Gb Ethernet10G Ethernet - это большой скачок в эволюции Ethernet. Каждый из слотов 10G SFP+ в IGS-6325-20S4C4X поддерживает тройную скорость и 10GBASE-SR/LR, 2500BASE-X или 1000BASE-SX/LX. Благодаря 4-портовому каналу 10G Ethernet и дополнительному 4-портовому каналу 1G Ethernet администратор может гибко выбирать подходящий трансивер SFP/SFP+ в зависимости от расстояния передачи или скорости передачи данных, необходимых для эффективного расширения сети. IGS-6325-20S4C4X обеспечивает широкую полосу пропускания и мощную вычислительную мощность.Интеллектуальный механизм диагностики SFPВ IGS-6325-20S4C4X поддерживается функция SFP-DDM (Digital Diagnostic Monitor), которая помогает администратору сети легко контролировать параметры SFP в реальном времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания трансивера.Основные характеристики14 100/1000BASE-X SFP слотов10 100/1000/2500BASE-X SFP слотов4 10/100/1000BASE-T RJ45 портов, совместно используемых с Port-1 до Port-44 10GBASE-SR/LR SFP+ слотов, совместимых с 1000BASE-SX/LX/BX и 2500BASE-X SFPRJ45 до RS232 консольный интерфейс для базового управления и настройкиОборудование СоответствиеОдин 100 до 240 В переменного тока или два 24 до 60 В постоянного тока вход питания, резервное питание с защитой от обратной полярностиАктивная защита от сбоев резервного питанияРезервное копирование катастрофического сбоя питания на одном источникеОтказоустойчивость и отказоустойчивость19-дюймовая конструкция для монтажа в стойкуМеталлический корпус IP30Поддерживает защиту EFT 6000 В DC и 6000 В DC Ethernet ESD-защитуОт 40 до 75 градусов C рабочая температура для входа питания постоянного тока-от 10 до 60 градусов C рабочая температура для входа питания переменного токаЦифровой вход и цифровой выход2 цифровых входа (DI)2 цифровых выхода (DO)Интеграция датчиков в систему автоматической сигнализацииПередача сигнала тревоги в IP-сеть по электронной почте и SNMP-ловушкеФункции IP-маршрутизации 3-го уровняПоддерживает максимум 128 статических маршрутов и суммирование маршрутовПротокол динамической маршрутизации поддерживает OSPFv2Интерфейс маршрутизации обеспечивает режим маршрутизации по VLANВысокая производительность архитектуры Store-and-Forward, и фильтрация runt/CRC устраняет ошибочные пакеты для оптимизации пропускной способности сетиПоддержка штормового контроляБродкаст/мультикаст/неизвестная одноадресная рассылкаПоддерживает VLANIEEE 802.1Q tagged VLANДо 4K групп VLAN из 4096 идентификаторов VLANПоддерживает мосты (VLAN Q-in-Q) (IEEE 802.1ad)Private VLAN Edge (PVE)Протокол VLANMAC-based VLANIP subnet-based VLANGVRPSupports Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), дерево спаннинга по VLANBPDU GuardПоддерживает Link Aggregation802.3ad Link Aggregation Control Protocol (LACP)Cisco ether-channel (static trunk)Максимально 14 транковых групп, с 16 портами для каждой магистралиПропускная способность до 80 Гбит/с (полнодуплексный режим)Обеспечивает зеркалирование портов (многие-к-1)Зеркалирование портов отслеживает входящий или исходящий трафик на определенном портуЗащита от петель для предотвращения широковещательных петельПоддерживает ERPS (Ethernet Ring Protection Switching)Совместим с Cisco Uni-совместимость с Cisco Uni-направленное обнаружение соединения (UDLD), которое контролирует соединение между двумя коммутаторами и блокирует порты на обоих концах соединения, если соединение не работает в любой точке между двумя устройствамиIEEE 1588 и Synchronous Ethernet сетевая синхронизацияКачество обслуживанияIngress shaper и egress rate limit per port bandwidth control8 priority queues on all switch portsTraffic classificationIEEE 802.1p CoSToS/DSCP/IP Precedence IPv4/IPv6-пакетовIP TCP/UDP-порт номерТипичное сетевое приложениеСтрогий приоритет и взвешенный Round Robin (WRR) CoS-политикиПолитика трафика на порту коммутатораDSCP remarkingVoice VLANMulticastПоддерживает IPv4 IGMP snooping v1, v2 и v3Поддерживает IPv6 MLD snooping v1 и v2Поддержка режима QuerierIPv4 IGMP snooping фильтрация портовIPv6 MLD snooping фильтрация портовMVR (Multicast VLAN Registration)БезопасностьАутентификацияIEEE 802.1x аутентификация доступа к сети на основе портов/MACIEEE 802.1x аутентификация с гостевой VLANВстроенный клиент RADIUS для взаимодействия с серверами RADIUSАутентификация пользователей RADIUS/TACACS+Список контроля доступаСписок контроля доступа на основе IP-адресов (ACL)Список контроля доступа на основе MAC-адресов (ACL)список контроля доступа (ACL)Привязка MAC/IP-адресов источникаDHCP Snooping для фильтрации недоверенных DHCP-сообщенийДинамическая инспекция ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресуIP Source Guard предотвращает атаки подмены IP-адресовУправлениеIPv4 и IPv6 двухстековое управлениеИнтерфейсы управления коммутаторомКонсоль/Telnet интерфейс командной строкиWeb управление коммутаторомSNMP v1, v2c и v3 управление коммутаторомSSHv2 и TLSv1.2 защищенный доступУправление по протоколу SNMPЧетыре группы RMON (история, статистика, тревоги, и события)SNMP-ловушки для уведомлений о подключении и отключении интерфейсовIPv6-адреса/NTP-управлениеВстроенный клиент Trivial File Transfer Protocol (TFTP)BOOTP и DHCP для назначения IP-адресовОбслуживание системыЗагрузка/выгрузка прошивки через HTTP/TFTPКнопка Reset для перезагрузки системы или сброса на заводские настройкиДва изображенияDHCP relay и опция 82DHCP ServerУправление уровнями привилегий пользователейNTP (Network Time Protocol)Link Layer Discovery Protocol (LLDP) и LLDP-MEDДиагностика сетиSFP-DDM (цифровой диагностический монитор)Технология диагностики кабеля обеспечивает механизм для обнаружения и сообщения о потенциальных проблемах с кабелямиICMPv6/ICMPv4 удаленный pingSMTP/Syslog удаленный сигнал тревогиСистемный журналPLANET NMS System и Smart Discovery Utility для управления развертываниемСпецификацииРазмеры (Ш x Г x В): 444 x 200 x 44.2 мм, высота 1UВес: 2,935 кгПотребляемая мощность: Вход переменного тока: Макс. 38.3 Вт/131,4 BTU; вход постоянного тока: Макс. 41.4 Вт/142 BTUPТребования к питанию - AC: AC 100~240V, 50/60Hz 1APТребования к питанию - DC: DC 24~60V, 2.25AO Рабочая температура: -10 ~ 60°C для входа переменного тока; -40 ~ 75°C для входа постоянного токаТемпература хранения: -40 ~ 80°CОтносительная влажность: 5 ~ 95% (без конденсации)
