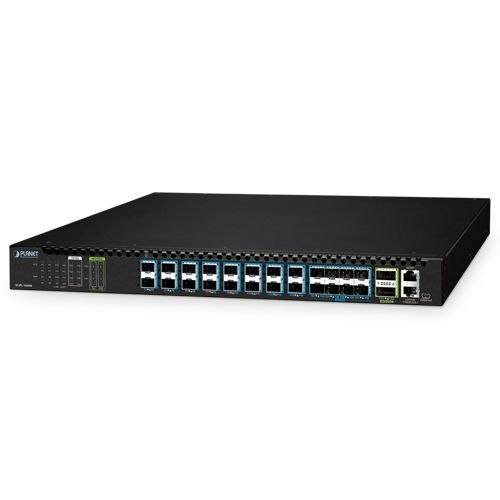

Высокоэффективный Оптический линейный терминал XGPL-16000

для монтажа в стойкуPON

Высокопроизводительный 16-портовый XGS-PON OLT с возможностью подключения 40G/100GPLANET XGPL-16000 - это высокоплотный 16-портовый XGS-PON терминал оптической линии (OLT), предназначенный для оптоволоконных сетей широкополосного доступа следующего поколения. Он объединяет 16 портов XGS-PON, 8 портов 10G SFP+ и 2 порта 40G/100G QSFP28, обеспечивая исключительную масштабируемость и агрегацию полосы пропускания для крупномасштабных развертываний.16 16 слотов XGS-PON SFP с коэффициентом разделения 1:256 на портДва восходящих интерфейса 40G/100G QSFP28 для высокопроизводительного магистрального подключенияВосемь портов 10G SFP+ для гибкого расширения услуг или резервирования каналовДва источника питания с возможностью горячей замены (AC/DC/смешанный) с потоком воздуха спереди назадПолные функции L2/L3, включая VLAN, Q-in-Q, IGMP snooping, LACP и RIP/OSPМощные механизмы QoS и SLA с поддержкой DBA через ONUCLI, SNMP, Telnet и внеполосного управленияВысокопроизводительная агрегация и доступКомпания XGPL-16000 поддерживает соотношение 1:256 на порт, что позволяет получить доступ к 4096 ONU в общей сложности. Каждый порт XGS-PON обеспечивает симметричную полосу пропускания 10 Гбит/с по нисходящей и восходящей линии, что значительно превосходит возможности традиционных систем GPON. Устройство поддерживает приемопередатчики N1/N2 XGS-PON и несколько оптических классов GPON (B+/C+/C++/C+++/D+), что обеспечивает обратную совместимость и гибкость развертывания.Высокая совместимость стандартовУстройство XGPL-16000 соответствует стандартам ITU-T G.9807/G.987/G.988 и придерживается технической спецификации CTC 2.0 для GPON от China Telecom. Она также поддерживает Ethernet-II, IEEE 802.1Q VLAN, Q-in-Q и LACP, обеспечивая совместимость с широким спектром оборудования и ONU. Система поддерживает протоколы многоадресной рассылки 2-го уровня, включая IGMP snooping и MLD snooping, обеспечивая бесперебойную доставку услуг IPTV и видео по запросу.Мощное управление QoS и SLAУстройство поддерживает комплексные механизмы QoS, включая IEEE 802.1p, CoS, WRR, SP и планирование очередей FIFO, обеспечивая дифференцированный уровень обслуживания для различных типов трафика. Кроме того, система оснащена функциями DBA (динамическое распределение полосы пропускания) и SLA (соглашение об уровне обслуживания) для каждого ONU, обеспечивая точное управление полосой пропускания и гарантируя передачу трафика операторского класса.Безопасность и надежность операторского классаКомпания XGPL-16000 предлагает расширенные функции безопасности, такие как ACL (список контроля доступа), изоляция портов, подавление широковещательных штормов и шифрование данных на интерфейсах PON. Система поддерживает защиту оптических путей типов B и C, обнаружение аномальных выбросов ONU и защиту магистральных волоконно-оптических линий, обеспечивая отказоустойчивость и минимальное время простоя в критически важных сетях.Модульная, резервная и экологичная конструкцияВ XGPL-16000 используется модульная конструкция с двумя слотами питания, поддерживающая горячую замену модулей питания переменного, постоянного или смешанного переменного/постоянного тока. Система вентиляторов использует расположение воздушных потоков спереди назад, оптимизированное для установки в стойку. Устройство поддерживает EMC уровня 3, работает в жестких условиях температуры и влажности, обеспечивает низкий уровень шума и низкое энергопотребление для удовлетворения потребностей долгосрочного развертывания в центрах обработки данных и аппаратных залах. Гибкое и эффективное управлениеУстройство предлагает несколько интерфейсов управления, включая CLI (консоль), Telnet, SNMP и управление внеполосным Ethernet. Устройство поддерживает удаленное обновление программного обеспечения TFTP, отладочный вывод, системные журналы и пакетную инициализацию ONU. Гибкое решение 10G XGS-PON для FTTH и корпоративных приложенийРазработанное для жилых районов с высокой плотностью застройки и коммерческих зданий, XGPL-16000 предлагает высокопроизводительное решение оптоволоконного доступа операторского класса. Каждый из 16 портов XGS-PON поддерживает коэффициент разделения 1:256, что позволяет подключить до 4096 устройств ONU через одно шасси. XGPL-16000, оснащенный возможностью восходящего канала 100G, обеспечивает надежную и высокопроизводительную передачу данных для широкого спектра услуг - от потокового видео 4K/8K, IPTV и VoIP для пользователей FTTH до IP-наблюдения, безопасного доступа к данным и бесперебойного подключения предприятий в бизнес-средах.Высокая масштабируемость и симметричная полоса пропускания 10 Гбит/с делают его идеальным решением для интернет-провайдеров, системных интеграторов и предприятий, стремящихся развернуть надежные оптоволоконные сети нового поколения.16 XGS-PON OLT SFP-слоты, обратная совместимость с трансиверами XG-PON и GPONДо 10 Гбит/с симметрично вниз и вверх по течениюМаксимальное расстояние передачи до 20 кмКаждый порт PON поддерживает до 256 ONT/HGUCСовместимость с ITU-T G.9807, G.987 восемь слотов 10GBASE-SR/LR SFP+Два слота 40G/100G QSFP28 для восходящих линий связиКонсольный интерфейс RJ45 - DB9 для настройки и управления системойОдин внеполосный порт управления 10/100BASE-TXУдобные для пользователя интерфейсы управления CLI, Telnet и SNMP2 интерфейса управления: Out-of-Band IP - через выделенный порт управления; In-Band IP - через SFP+ и QSFP28 uplinksПоддерживает аутентификацию ONT/HGU для предотвращения несанкционированного доступа ONUONU/ONT port controlVLAN configuration per ONTSподдерживает DBA (Dynamic Bandwidth Allocation)SLA (Service Level Agreement) per ONUSподдерживает протокол динамической маршрутизации: RIP и OSPFIPv4 статическая маршрутизацияИнтерфейс маршрутизации обеспечивает режим маршрутизации для каждой VLANПоддержка VLAN: IEEE 802.1Q VLAN на основе тегов, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP для динамического управления VLANПоддержка Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (static trunk)Поддержка Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sЗеркалирование портов для мониторинга входящего или исходящего трафика на определенном порту (много к 1)Поддержка G.8032 ERPS (Ethernet Ring Protection Switching)Защита от петель для предотвращения широковещательных петельLink Layer Discovery Protocol (LLDP)Формирователь входящей и исходящей скорости на порт8 приоритетных очередей на порт: IEEE 802.1p CoS, приоритет VLAN ID, DSCP/PrecedenceПолитический QoS на входе/выходеПоддержка IPv4 IGMP snooping v1, v2 и v3Поддержка IPv6 MLD snooping v1 и v2Поддержка режима курьераMVR (Multicast VLAN Registration)Аутентификация: IEEE 802.1x аутентификация доступа к сети на основе портов, встроенный RADIUS-клиент, аутентификация доступа пользователей RADIUS/TACACS+Список контроля доступа: IP-based ACL, MAC-based ACL, Time-based ACLDHCP Snooping, Dynamic ARP Inspection, IP Source GuardIPv4 и IPv6 dual stack managementИнтерфейсы управления коммутатором: Консольный и Telnet CLI, HTTP веб-управление коммутатором, SNMP v1 и v2c, SSHv2, SSLv3, TLSv1.0 и SNMP v3 безопасный доступУправление SNMP: Четыре группы RMON, SNMP-ловушки для уведомлений о подключении и отключении интерфейсовВстроенный TFTP-клиентBOOTP и DHCP для назначения IP-адресовОбслуживание системы: Загрузка/выгрузка прошивки через HTTP, двойные изображенияФункции DHCP: DHCP Relay, DHCP Option 82, DHCP ServerUser Privilege levels controlNetwork Time Protocol (NTP) and SNTPNetwork Diagnostic: SFP-DDM, ICMP remote IP pingSyslog remote alarm, System LogHardware SpecificationsXGS-PON Ports: 16, поддержка трансиверов класса B+/C+/C++/C+++/D+ XGS-PON/GPON10GBASE-X SFP+ Слоты: 8, поддержка трансиверов 10GBASE-SR/LR SFP+, обратная совместимость с трансиверами 1GBASE-X SFP100G QSFP28 Порты: 2 порта 100G QSFP28, обратная совместимость с 40G QSFP+Порт управления: Один порт RJ45 10/100BASE-TXКонсоль: Один последовательный порт RJ45-to-RS232 (115200, 8, N, 1)Оперативная память: 2048 МБФлеш-память: 4096 МБГабариты (Ш x Г x В): 442,5 x 280 x 44,6 ммВес: 4600 г с одним модульным блоком питанияПотребляемая мощность: 120 Вт/409.56BTUPТребования к питанию - AC: 100~240V AC, 1.5A max.Требования к питанию - DC: 36~72V DC, 3A max.Вентилятор: 4 вентилятора, поток воздуха спереди-сзадиПереключениеАрхитектура коммутатора: Store-and-forwardSwitch Fabric: 176 Гбит/сТаблица адресов: 128KARP Таблица: 36KACL Table: Макс. 3840 для IPv4, макс. 1920 для IPv6Общий буфер данных: 2MBJumbo Frame: 9 КБУправление потоком: Противодавление для полудуплекса, кадр паузы IEEE 802.3x для полного дуплексаXGS-PON Технические характеристикиСкорость передачи: Downstream: 10Gbps; Upstream: 10Gbps (XGS-PON), Downstream: 10Gbps; Upstream: 2.5Gbps (XG-PON), Downstream: 2.5Gbps; Upstream: 1.25Gbps (GPON)Optical Split Ratio: До 256 на портДальность передачи: 20 кмДлина волны модуля PON: XG(S)-PON: TX 1577nm / RX 1270nm, GPON: TX 1490nm / RX 1310nmPON Тип волокна: 9/125um SMF (одномодовое оптоволокно)Функции уровня 3ИнтерфейсыIP: До 1K VLAN интерфейсов, совместно используемых как IPv4, так и IPv6Таблица маршрутизации: 8K для IPv4, 20K для IPv6Протоколы маршрутизации: Статическая маршрутизация, RIP, OSPF, BGP, IS-IS, VRRФункции второго уровняКонфигурация портов: Отключение/включение порта, отключение/включение контроля потока, контроль полосы пропускания на каждом порту, обнаружение шлейфа портаЗеркалирование портов: TX/RX/Both, много до 1VLAN: IEEE 802.1Q VLAN на основе тегов, до 4K групп VLAN, IEEE 802.1ad Q-in-Q VLAN стекирование/туннелирование, Flexible Q-in-Q, GVRP для управления VLANSpanning Tree Protocol: IEEE 802.1D, IEEE 802.1w, IEEE 802.1sМультикаст: IPv4 IGMP v1/v2/v3 snooping, поддержка режима IPv4 Querier, IGMP Filtering и IGMP Throttling, IGMP Proxy reporting, IGMP multicast forwarding, IPv6 MLD v1/v2 snooping, Multicast VLAN Register (MVR), до 3840 multicast группLink Aggregation: IEEE 802.3ad LACP, статическая агрегация магистральных каналов, поддержка 64 групп с 16 портами на группу магистралей, пропускная способность до 80 Гбит/с (полнодуплексный режим), алгоритм балансировки нагрузки: IP-адрес источника/ IP-адрес назначения/ IP-адрес источника + IP-адрес назначения, MAC-адрес источника/ MAC-адрес назначения/ MAC-адрес источника + MAC-адрес назначенияStorm Control: На 100pps, 1-14880Контроль полосы пропускания: Поддерживает ограничение скорости на ONU / на порт, поток не менее 64 Кбит/с, динамическое распределение полосы пропускания (DBA) на портах PON, поддерживает SLA (соглашение об уровне обслуживания)QoS: Интерфейсы PON: DBA, SLA, Ограничение скорости восходящего/нисходящего потока на основе каждого ONT/ONU/HGU, 8 приоритетных очередей на всех портах коммутатора, Планирование для приоритетных очередей: WRR, Строгий приоритет, Классификация трафика: IEEE 802.1p CoS/DSCP/Precedence, VLAN ID, QoSRing на основе политики на входе и выходе: ITU-T G.8032 ERPS RingФункции безопасностиСписок контроля доступа: Поддержка стандартных и расширенных ACL, IP-based ACL, MAC-based ACL, Time-based ACL, ACL на основе: MAC-адреса, IP-адреса IPv4/IPv6, номера протокола, вида/порта, ToS/Precedence, до 1 тыс. записейБезопасность: Шифрование передаваемых данных на интерфейсе PON, ограничение MAC-адресов, MAC sticky, изоляция портов, DHCP snooping, динамическая проверка ARP, защита источника IP-адресовААА: TACACS+ и IPv4/IPv6 через RADIUSКонтроль доступа к сети: IEEE 802.1x контроль сетевого доступа на основе портовФункции управленияКонфигурация системы: Консоль и Telnet, веб-браузер, SNMP v1, v2cИнтерфейсы безопасного управления: SSHv2, SSLv3, максимум 8 сеансов для SSH и telnet-соединенияУправление системой: IPv4 и IPv6 двухстековое управление, SNMP MIB и TRAP, SNMP RMON 1, 2, 3, 9 четыре группы, обновление прошивки по протоколу HTTP/TFTP/FTP через сеть Ethernet, загрузка/выгрузка конфигурации по протоколу HTTP/TFTP/FTP, поддержка протокола IEEE 802.1ab LLDP, NTP и SNTP клиент, RADIUS аутентификация для IPv4/IPv6 логин имя пользователя и парольУправление событиями: Удаленный syslog, системный журналNMP MIBs: RFC 1213 MIB-II, RFC 1215 Internet Engineering Task Force, RFC 1271 RMON, RFC 1354 IP-Forwarding MIB, RFC 1493 Bridge MIB, RFC 1643 Ether-like MIB, RFC 1907 SNMPv2, RFC 2011 IP/ICMP MIB, RFC 2012 TCP MIB, RFC 2013 UDP MIB, RFC 2096 IP forward MIB, RFC 2233 if MIB, RFC 2452 TCP6 MIB, RFC 2454 UDP6 MIB, RFC 2465 IPv6 MIB, RFC 2466 ICMP6 MIB, RFC 2573 SNMPv3 notification, RFC 2574 SNMPv3 VACM, RFC 2674 Bridge MIB ExtensionsStandard ConformanceRegulatory Compliance: CE, FCC, LVDСтандарты соответствия: IEEE 802.3z, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1X, IEEE 802.1ab, RFC 768, RFC 793, RFC 791, RFC 792, RFC 2068, RFC 1112, RFC 2236, RFC 3376, RFC 2710, RFC 3810, ITU-T G.9807.1, ITU-T G.987, ITU-T G.988Окружающая средаЭксплуатация: Температура: 0 ~ 50°C, относительная влажность: 5 ~ 90% (без конденсации)Хранение: Температура: -10 ~ 70°C, относительная влажность: 5 ~ 90% (без конденсации)
