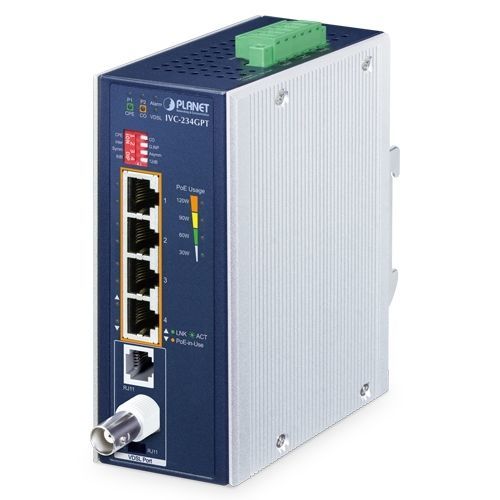

Удлинитель Ethernet IVC-234GPT

для сетибеспроводнойPoE

высокопроизводительный гигабитный Ethernet по коаксиальному/телефонному проводу 200/200 Мбит/сДля удовлетворения потребностей в сетях Ethernet по коаксиальному или телефонному проводу на большие расстояния и с более высокой скоростью, компания PLANET Technology предлагает IVC-234GPT, высокопроизводительный гигабитный Ethernet-over-VDSL2 удлинитель нового поколения с совершенно новым профилем VDSL2 Super Vector 35b. Он оснащен 4 портами 10/100/1000BASE-T RJ45 с функцией инжектора 802.3at PoE+, 1 телефонным разъемом RJ11 и 1 разъемом BNC. Алюминиевый корпус со степенью защиты IP30 делает размещение устройства удобным. IVC-234GPT основан на коаксиальной и двухъядерной сетевой технологии, Gigabit Ethernet и VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Технология VDSL2 обеспечивает увеличение расстояния и преобразование сигнала путем передачи данных Ethernet из коаксиального кабеля в другой 100-метровый кабель UTP для различных сетевых IP-устройств, таких как IP-камеры высокой четкости, беспроводные точки доступа, сетевые видеорегистраторы и цифровые вывески. Он также обеспечивает самую высокую скорость передачи данных по существующим медным телефонным линиям без необходимости переделки проводки. IVC-234GPT хорошо работает с распространенными коаксиальными или телефонными линиями со скоростью передачи данных до 200/200 Мбит/с симметрично и 300/100 Мбит/с асимметрично на расстояние до 300 м, что обеспечивает максимальную дальность действия VDSL2 до 1,4 км.Высокопроизводительная передача данных Ethernet по VDSL2 Благодаря новейшей технологии VDSL2, PLANET IVC-234GPT обеспечивает высокоскоростной доступ в Интернет, до 200 Мбит/с для передачи данных как вверх, так и вниз по потоку. Благодаря интегрированной поддержке новой технологии векторизации G.993.5 ITU-T, IVC-234GPT обеспечивает стабильный и высокоскоростной доступ к сети "точка-точка" со скоростью передачи данных в дуплексе до 300 Мбит/с. Он обеспечивает 2 селективных режима передачи - асимметричный или симметричный - для передачи сигналов вверх и вниз.Асимметричный режим - вниз до 300 Мбит/с и вверх до 100 Мбит/сСимметричный режим - вниз до 200 Мбит/с и вверх до 200 Мбит/сСимметричный режим обеспечивает одинаковую скорость передачи как вниз, так и вверх, а асимметричный режим обеспечивает более высокое качество передачи в коротком диапазоне. В целом, когда IVC-234GPT работает в симметричном режиме, он обеспечивает лучшую производительность в восходящем потоке, а когда он работает в асимметричном режиме, он обеспечивает лучшую производительность в нисходящем потоке. Он также работает в сочетании с DSLAM с поддержкой векторной передачи данных для устранения перекрестных помех и повышения максимальной пропускной способности линии в существующей медной инфраструктуре.Предоставление высокотребовательных услуг на больших расстояниях для подключения провайдеров/устройств Triple PlayТакже IVC-234GPT является решением Long Reach Ethernet (LRE), которое обеспечивает быструю замену и плавный переход от существующей аналоговой системы к полностью цифровой системе. В устройстве используются два типа передачи данных VDSL2: коаксиальный кабель VDSL2 и телефонный провод VDSL2 RJ11. Обычный кабель UTP может быть протянут только на 100 метров, но с IVC-234GPT расстояние для сети Ethernet может быть увеличено до 1400 метров (4593 фута). IVC-234GPT обеспечивает отличную пропускную способность для устройств triple play, предназначенных для развлечений и общения. Благодаря асимметричной передаче данных 306/60 Мбит/с (G.INP, Asym, 8dB), IVC-234GPT позволяет многим мультимедийным услугам работать в локальном Интернете, таким как VoD (видео по запросу), голос по IP, видеотелефон, IPTV, сервер кэширования Интернета, дистанционное образование и т.д., что идеально подходит для следующих сетевых приложений:Устройства IP-сети большой протяженностиЦифровые вывескиКабельное телевидение для IPTVДистанционное видеообразованиеЭлектронные рекламные щитыДругие приложенияЕсли в существующем окружении есть коаксиальный кабель или телефонный провод RJ11, вы можете установить пару IVC-234GPT очень просто, без необходимости прокладки дополнительных сетевых проводов, что позволит сэкономить расходы на строительство сети.IEEE 802.3at Power over Ethernet PlusКомпания IVC-234GPT передает данные Ethernet и обеспечивает максимальную мощность 30 Вт по дополнительному кабелю Cat.5 длиной 100 мE/6 Ethernet-кабеля к удаленному IP-устройству, соответствующему стандарту 802.3af/at PoE PD (устройство с питанием) для развертывания сети, например, IP-камера с питанием PoE, беспроводная точка доступа с питанием PoE или IP-телефон VoIP с питанием PoE/домофон. IVC-234GPT обеспечивает большую гибкость в требованиях к питанию для всех видов PD при доступной стоимости установки.Простая и гибкая установкаКомплект IVC-234GPT имеет конструкцию plug-and-play и полностью совместим со всеми видами сетевых протоколов. Кроме того, за состоянием работы каждого отдельного порта и всей системы можно следить с помощью многочисленных диагностических светодиодов на передней панели. IVC-234GPT предлагает два режима работы, CPE и CO, для применения - режим CPE используется на стороне клиента, а режим CO - на стороне центра. Режим CPE или CO может быть настроен с помощью встроенного DIP-переключателя. Для соединения "точка-точка" один IVC-234GPT в режиме CPE и другой в режиме CO должны быть настроены как одна пара VDSL2-удлинителей для выполнения соединения. Это позволяет администратору эффективно управлять сетью по коаксиальному кабелю или телефонному проводу RJ11, улучшая передачу данных на большие расстояния.Удобная и надежная система питанияДля облегчения использования 802.3at PoE+ с широко используемым входом питания 12~54 В постоянного тока для транспортных и промышленных приложений, IVC-234GPT использует технологию усиления питания 12~54 В постоянного тока до 54 В постоянного тока для решения проблемы источника питания, но не требует специальных источников питания. Его конструкция с широким диапазоном напряжений подходит для работы по всему миру с приложениями высокой готовности, требующими двойного или резервного питания.Стабильная работа в сложных условияхИдеальное решение для расширенной передачи данных и питания на складах, парковках, в кампусах, казино и т.д. - IVC-234GPT. Он может стабильно работать в диапазоне температур от -40 до 75 градусов С, что позволяет пользователям удобно применять устройство в любых сложных условиях. Отсутствие проблем с источником питания делает установку удаленных устройств с питанием по PoE более простой и эффективной.ADSL2+ FallbackДля тех провайдеров, которые предоставляют широкополосные услуги ADSL, IVC-234GPT может поддерживать скорость передачи данных до 24 Мбит/с вниз по течению и 1 Мбит/с вверх по течению с помощью технологии ADSL2+. IVC-234GPT устанавливает соединение с провайдером и может также напрямую переключаться на VDSL2 после модернизации сети провайдера.Физические портыЧетыре порта 10/100/1000BASE-T RJ45 с функцией PoE-инжектора IEEE 802.3af/802.3atОдин гнездо RJ11 и один гнездо BNC для передачи VDSL2Питание по EthernetСоответствует стандарту IEEE 802.3at/af PoE Plus end-span PSEДо 4 портов IEEE 802.3af/atПоддерживает мощность PoE до 30,8 Вт на порт PoEПодает питание постоянного тока 12-54 В по кабелю RJ45 Ethernet на БП с портом EthernetБюджет PoE до 120 ВтАвтоматически определяет оборудование IEEE 802.3at/af и защищает устройства от повреждения при неправильной установкеДистанционная подача питания до 100 мСовместимые устройства сплиттеров IEEE 802.3at/af ОсобенностиVDSL2ITU-T G.993.2 VDSL2 Profile 17a/30a/35bITU-T G.993.5 G.vectoring и технология кодирования на основе G.INPDMTCO/CPE режим выбирается с помощью DIP-переключателяВыбор целевого плана полосы и SNR marginДо 200/200 Мбит/с пропускной способности (в режимах G.INP, Sym, 8dB)Голосовая связь и передача данных могут быть разделены одновременно на основе существующего коаксиального кабеля RG59/RG6 и телефонного проводаИспользуется в паре для расширения соединения Point-to-Point до 1,4 кмОсобенности уровня 2Соответствует IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab и 1000BASE-T Ethernet стандартыВысокопроизводительная архитектура Store and Forward, контроль широковещательного шторма и фильтрация runt/CRC устраняют ошибочные пакеты для оптимизации пропускной способности сетиВстроенный механизм поиска адресов, поддерживающий 1K абсолютных MAC-адресов1522-байтный размер пакетаАвтоматическое обучение и старение адресовIEEE 802.1Q VLAN прозрачностьПромышленный корпус и установкаАлюминиевый корпусIP30DIN-рейка, настенный монтаж или боковой настенный монтаж для резервного питания12 до 54 В постоянного тока, резервное питание с защитой от обратной полярностиПоддерживает 6000 В постоянного тока Ethernet ESD защита-40 до 75 градусов C рабочая температураПреимущество минимальное время установки (просто Plug-and-Play)Поддерживает обширные светодиодные индикаторы для диагностики сетиБесплатное падение, ударопрочный и виброустойчивый для промышленностиАппаратные характеристикиLAN Порты: 4 порта 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X и функцией инжектора 802.3at PoE+Порт VDSL: 1 порт Ethernet по коаксиальному кабелю BNC, 1 телефонный разъем VDSL2 RJ11DIP-переключатели и функциональные возможности: Выбор режима CO или CPE, G.INP или Interleaved, Band Profile (Asymmetric или Symmetric), SNR 12dB или 8dBESD Protection: 6KV DCDimensions (W x D x H): 56 x 86.1 x 135mmWeight: 736gPower Requirements: DC 12~54 В, резервное питание с защитой от обратной полярностиПотребляемая мощность: DC 12В: 60 Вт/204BTU, DC 24В: 100 Вт/341BTU, DC 54В: 122 Вт/416BTULED Индикаторы: Система и питание, интерфейс VDSL2, на медный порт, использование PoEКорпус: Алюминиевый корпус IP30СпецификацииPoEСтандарт PoE: IEEE 802.3at PoE+ PSEPoE Тип источника питания: End-spanPower PIN Assignment: 1/2(+), 3/6(-)Выход питания PoE: На порт 54 В постоянного тока, макс. 30.8 ВтБюджетный выход питания PoE: DC 12 В, 60 Вт максимум; DC 24 В, 100 Вт максимум; DC 48-54 В, 120 Вт максимумХарактеристики коммутатораСхема обработки коммутатора: Store-and-ForwardТаблица адресов: 1K записейМаксимальный размер пакета: 1522 байтСтандарты соответствияСоответствие VDSL: VDSL-DMT, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (поддержка профилей 17a/30a/35b), ITU-T G.993.5 G.vectoring, ITU-T G.998, G.INPADSL Соответствие: Поддерживает стандарт ADSL2/2+, ITU G.992.3 G.dmt.bis, ITU G.992.5 G.dmt.bisplus, Скорость передачи данных: До 24 Мбит/сСтандарты соответствия: IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.1p Class of Service, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (поддержка профиля 17a/30a/35b), ITU-T G.993.5 G.Vectoring & G.INP, ITU-T G.998Регуляторное соответствие: FCC Part 15 Class A, CEEnvironmentТемпература: Эксплуатация: -40~75°C; Хранение: -40~75°Влажность: Эксплуатация: 5~95% (без конденсации); Хранение: 5~95% (без конденсации)
