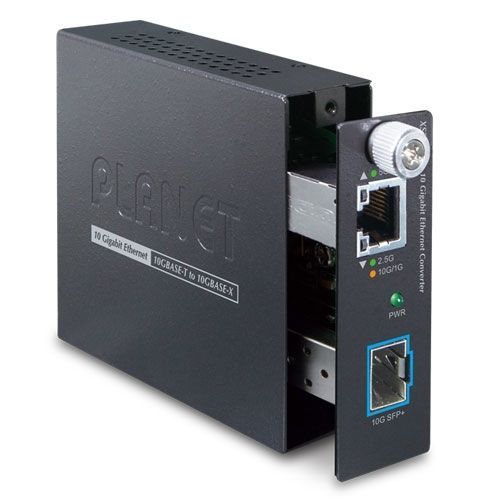

Преобразователь скорости XST-705A

средаRS232Gigabit Ethernet

Гибкое и надежное решение для увеличения расстояния до сетиПланшет XST-705A Smart Media Converter оснащен одним портом 10G/5G/2.5G/1G/100BASE-T с автосогласованием и одним слотом 10GBASE-X SFP+. Он поддерживает преобразование среды 10Gigabit Ethernet из медной 10GBASE-T в многомодовое или одномодовое оптоволокно, используя трансиверы 10GBASE-SR или 10GBASE-LR SFP+, установленные в слот SFP+, для увеличения расстояния до серверов, коммутаторов и коммутационных панелей. Расстояние развертывания может быть увеличено от 300 метров (многомодовый) до 60 километров (одномодовый). Они предназначены для использования в сетевых средах, где требуется сверхвысокая пропускная способность, обеспечиваемая 10Gigabit Ethernet, например, в облачных вычислениях центров обработки данных, корпоративных магистралях, кампусных сетях и операторской инфраструктуре.Универсальное централизованное управление и простая установка шассиУмный медиаконвертер XST-705A может использоваться как самостоятельное устройство или как вставной модуль в 19-дюймовые шасси серии управляемых медиаконвертеров PLANET (MC-1610MR / MC-1610MR48). При работе с шасси управляемого медиаконвертера шасси может обеспечивать питание постоянного тока для XST-705A и может управляться. Состояние его портов, например, включение/выключение соединения, можно отслеживать через локальную консоль RS232 или удаленный веб-интерфейс. Установка нескольких XST-705A в MC-1610MR идеально подходит для телекоммуникационных и корпоративных приложений, где необходимо управлять и контролировать несколько оптоволоконных линий 10 Гбит/с из центрального узла.Высокопроизводительная пропускная способность Ethernet 10 Гбит/сУстройство XST-705A обеспечивает передачу пакетов на скорости провода без риска потери пакетов. Высокая пропускная способность устройства делает его идеальным для большинства гигабитных сред. Благодаря внутренней ткани 20 Гбит/с и поддержке автоматического согласования в 10-гигабитном порту Smart Media Converter XST-705A может обрабатывать большие объемы данных в безопасной топологии, соединяясь с магистралью или высокопроизводительными серверами.Возможность оптоволоконного соединения позволяет расширить развертывание сетиСлот SFP+ устройства XST-705A совместим с оптоволоконными трансиверами 10GBASE-SR или 10GBASE-LR (Small Form Factor Pluggable). Возможность оптоволоконной передачи данных гарантирует пропускную способность всех узлов, подключенных к сети, а расстояние 10 Gigabit Ethernet может быть увеличено от 300 метров (многомодовый оптоволоконный кабель) до 10/40/60 километров (одномодовый оптоволоконный кабель). Он идеально подходит для применения в центрах обработки данных и распределительных сетях.Низкое энергопотреблениеПрименяя передовую технологию чипов, XST-705A имеет функцию энергосбережения, например, низкое энергопотребление - всего 3,8 Вт при полной нагрузке.Физический портОдин интерфейс 10G/5G/2,5G/1G/100BASE-T RJ45 с функцией автоматического MDI/MDI-XОдин слот 10GBASE-X SFP+Особенности второго уровняСоответствие стандарту EthernetEEE 802.3u/802.3ab/802.3bz/802.3ae Соответствует стандарту EthernetПоддерживает автосогласование и полу-/полнодуплексный режим 100 Мбит/с и полнодуплексный режим 1/2,5/5/10 Гбит/сПредотвращает потерю пакетов с помощью обратного давления (полудуплекс) и управления потоком кадров с паузой IEEE 802.3x (полнодуплекс) Поддержка размера кадра 16K jumboАвтоматическое обучение и старение адресовКейс и установкаВнешний источник питания 5 В DC, 2 АНастенный дизайнПоддерживает защиту от электростатического разряда Ethernet 6000 В DC100 метров по Cat. 6A / Cat. 7 при скорости 10 Гбит/сОт 0 до 50 градусов С Рабочая температураСовместим с 19-дюймовыми управляемыми шасси PLANET серии Media Converter (MC-1610MR / MC-1610MR48)Установка Plug and PlayХарактеристикиОборудованиеМедный интерфейс1 x 10G/5G/2.5G/1G/100BASE-T RJ45Авто-MDI/MDI-X, автосогласованиеВолоконно-оптический интерфейс1 x 10GBASE-X SFP+ интерфейсСветодиодСистема:PWR (зеленый)10G/5G/2.5G/1G/100 BASE-T RJ45 Интерфейсы:1G/10G LNK (янтарный)5G/2.5G/100M LNK (зеленый)ESD-защита6KV DCEnosureКомпактный металлический корпусУстановкаНастольный или настенный монтажРазмеры (ШхДхГ)93,8 x 80,75 x 26,4 ммВес182 г (только устройство)Требования к питанию5 В постоянного тока, 2 А макс.Потребляемая мощность3,8 Вт / 13 BTU в час (макс.)Технические характеристики конвертераСхема обработки коммутатораСохранение и пересылкаУправление потокомМедный интерфейс:Противодавление для полудуплексаIEEE 802.3x рамка паузы для полного дуплексаФабрика20 Гбит/сJumbo Frame16KСетевые кабели10G/5G/2.5G/1G/100M BASE-T:10G--Cat. 6A/Cat. 75G--Cat. 6/Cat. 6A/Cat. 71G/2.5G--Cat. 5e/Cat. 6/Cat. 6A/Cat. 7100M--Cat. 5/Cat. 5e/Cat. 6/Cat. 6A/Cat. 7Cat. 5/5e/6/6A/7 UTP-кабель (100 метров, макс.)EIA/TIA-568 100-омный STP (100 метров, макс.)10GBASE-LR/SR/BX:50/125μm или 62.5/125 мкм многомодовый волоконно-оптический кабель, до 300 м9/125 мкм одномодовый волоконно-оптический кабель, до 60 кмСтандарты соответствияРегламентное соответствиеFCC Часть 15 Класс A, CEOОкружающая среда0 ~ 50 градусов CСреда хранения-10 ~ 70 градусов COВлажность при эксплуатации5 ~ 95%, относительная влажность (без конденсации)Влажность при хранении5 ~ 95%, относительная влажность (без конденсации)Соответствие стандартамIEEE 802.3u 100BASE-TXIEEE 802.3ab 1000BASE-TIEEE 802.3bz 2,5G/5GBASE-TIEEE 802.3an 10GBASE-TIEEE 802.3ae 10Gbps EthernetIEEE 802.3x полнодуплексное управление потоком (медный порт)
