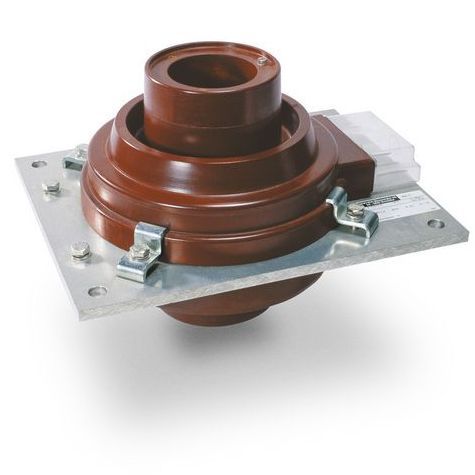

Трансформатор тока AKQ series

с полимерным покрытиемсильного токадля защиты

Высоковольтные трансформаторы тока типа AKQ используются в шинных системах с неизолированными первичными проводниками и рассчитаны на длительный срок эксплуатации. Трансформаторы тока типа AKQ обычно используются в установках с открытыми системами шин. Они преобразуют большие токи до 15 000 А в стандартные эквивалентные значения для счетчиков, измерительных приборов и устройств защиты. Трансформаторы тока типа AKQ выпускаются для пяти различных уровней напряжения: 7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ и 36 кВ. Для каждого уровня напряжения возможны шесть различных диаметров отверстий, т.е. шесть различных конструктивных размеров. Активные части отливаются из эпоксидной смолы. В зависимости от требований внутри корпуса трансформатора тока из эпоксидной смолы может быть установлено до пяти взаимно гальванически изолированных сердечников, которые используются для обеспечения защиты или для измерительных задач. Изоляция от напряжения на шинах реализована в эпоксидной смоле трансформатора тока. Таким образом, данный тип трансформатора отвечает всем условиям изоляции (номиналы BIL или TE) для соответствующего уровня напряжения. Внутренняя часть отверстия имеет электропроводящее покрытие, которое должно быть соединено с первичным потенциалом сборных шин и обеспечивает выполнение жестких требований к прочности изоляции и условиям частичного разряда. Для установки в систему предусмотрена монтажная пластина с соответствующими монтажными отверстиями. Если трансформатор тока AKQ должен быть установлен в изготовленные на заказ монтажные панели или стенные проемы, этот тип также может поставляться только с зажимами и без пластины.
