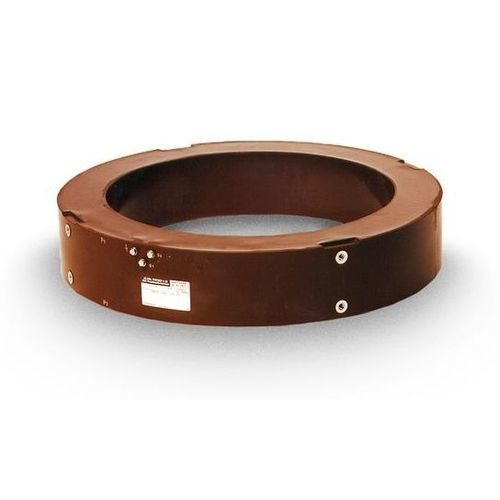

Трансформатор тока AKA

с полимерным покрытиемIECдля защиты

Высоковольтные трансформаторы тока типа AKA используются в шинах с изолированной фазой (IPB). Они преобразуют большие токи до 50000 А в стандартные значения для счетчиков, измерительных и защитных устройств. Трансформаторы тока типа AKA обычно используются в герметичных каналах, так называемых каналах изолированных фазных шин (IBP). ТТ преобразуют большие токи до 50000 А в стандартные, эквивалентные значения для счетчиков, измерительного оборудования и устройств защиты. На электростанциях используются каналы IPB между генератором с одной стороны и трансформатором генератора и его фидерами обслуживания станции с другой. Трансформаторы тока AKA предназначены для установки в этих системах. Трансформатор тока закрепляется внутри корпуса. Расстояние между внутренним диаметром трансформатора и первичным проводником воздуховода определяется напряжением системы, при этом изоляция выполняется с достаточным расстоянием между первичным проводником и внутренним диаметром трансформатора. Активные части трансформатора отливаются из эпоксидной смолы, специально разработанной для выдерживания высоких температур. В зависимости от требований, можно установить до пяти взаимно гальванически развязанных сердечников трансформатора тока и использовать их для обеспечения защиты или для измерительных задач. Поскольку все активные части имеют размеры и изготавливаются на заказ, они могут быть изготовлены в соответствии со всеми международными, национальными и специфическими стандартами заказчика. Также возможны классы защиты для переходных режимов передачи (TPY, TPZ).
