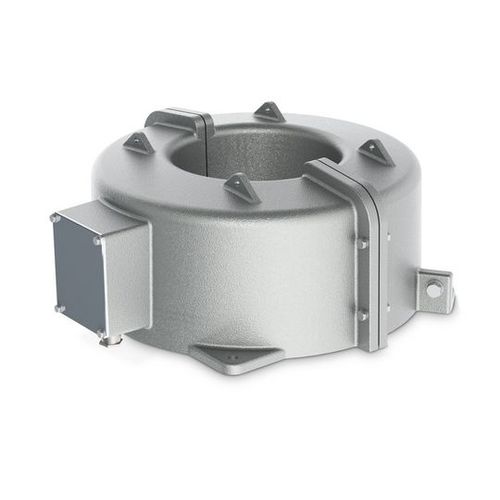

Трансформатор тока JK-G

инкапсулированныйдля защитызакрытый

Кабельные трансформаторы тока типа JK-G / JKS-G используются для наружного применения в системах среднего и высокого напряжения. Они устанавливаются на кабель высокого или среднего напряжения и преобразуют токи до 3000 А в стандартизированные значения для измерительных приборов, задач измерения и защиты. Кабель обеспечивает изоляцию от высокого напряжения в трансформаторах этого типа, а также представляет собой первичную обмотку трансформатора тока. Сам трансформатор тока устанавливается на раме или траверсе над кабелем. Активные части залиты полиуретановой смолой и защищены алюминиевым корпусом. Трансформаторы тока с расщепленным сердечником открываются и закрываются с помощью винтов M8, расположенных по бокам. Вторичные клеммы выведены в клеммную коробку к литым гнездам M6. Подключение к вторичной цепи может осуществляться с помощью кабельных наконечников соответствующего размера. Тип JK-G Трансформатор тока типа JK-G представляет собой единый блок. В зависимости от типа возможно подключение до 4 жил. Степень защиты IP 65. Что касается монтажа, то по соображениям надежности на открытом воздухе возможен только вертикальный монтаж с отклонением + / - 60°. Тип JKS-G Трансформатор тока типа JKS-G имеет расщепленный сердечник. Возможно использование максимум двух сердечников, в зависимости от перевода и класса. Степень защиты IP 53. Монтаж - только вертикальный с отклонением + / - 30° из соображений наружной надежности. Характеристики - Степень защиты до IP 65 (IP 53) - Подходит для 4 (2) сердечников трансформаторов тока, в зависимости от коэффициента трансформации и класса - 4 различных диаметра отверстий под трансформатор: 85 мм, 115 мм, 145 мм, 225 мм
