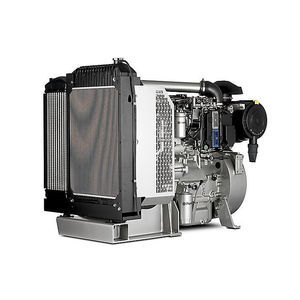

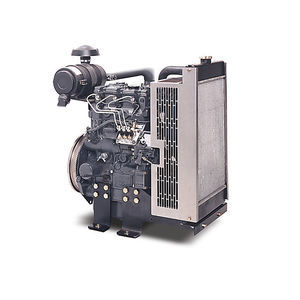

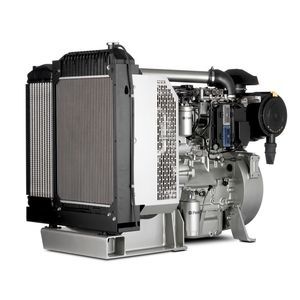

Дизельный двигатель 904J-E36TA

4 цилиндратурболинейный

Обзор
Perkins® серия 904 Industrial Open Power Unit (IOPU) представляет собой готовый моторный модуль, соответствующий требованиям по выбросам EU Stage V, U.S. EPA Tier 4 Final и Japan 2014. IOPU интегрирует систему доочистки и управления с модульными опциями для упрощения интеграции в машину и минимизации доработок.

Ключевые характеристики (таблица)
Максимальная мощность: 100 кВт (134 л.с.) — Максимальный крутящий момент: 550 Нм @ 1500 об/мин (406 lb-ft @ 1500 rpm) — Номинальная скорость: 2000–2200 об/мин — Минимальная мощность: 70 кВт (94 л.с.) — Выбросы: EU Stage V / U.S. EPA Tier 4 Final / Japan 2014 (Tier 4 Final)

Ключевые особенности

• Низкая стоимость установки на машину — ECM и датчики системы доочистки предустановлены; в комплекте специальная проводка для простого подключения. Топливный фильтр, установленный на IOPU, с датчиком воды в топливе для упрощённой установки низкого давления топливной системы. Опциональная панель управления двигателем для мониторинга и регулирования оборотов.
• Лидирующая гибкость — Множество конфигураций для разных типов машин. Стандартные и усиленные варианты радиатора, воздушных и топливных фильтров. Электросистема 12V или 24V.
• Низкая стоимость владения — Оптимизированный расход топлива для широкого спектра внедорожных циклов. Гидравлические компенсаторы, многоременные приводные ремни и интервалы обслуживания 500 часов уменьшают эксплуатационные расходы.

Стандартное оборудование (основное)
Оборудование доочистки

• Доочистка штатно установлена на двигателе (DOC + DPF + SCR)
• Доступен ряд баков DEF и трубопроводов DEF

Воздушная система

• Доступны стандартные и усиленные воздушные фильтры

Система охлаждения

• Смесь вода–гликоль 50:50
• Детальные рекомендации по проектированию и валидации системы охлаждения для обеспечения надёжности машины
• Радиатор, установленный на двигателе, с верхним бачком, рассчитанным на 108°C (226°F)
• Опции вентилятора: вытяжной или нагнетательный; доступен экран против эрозии радиатора

Электрооборудование и электроника

• Системы 12V и 24V
• Интерфейс данных через CANbus J1939
• Доступна панель приборов
• Полностью электронное управление
• Нагревательные свечи для улучшенного холодного пуска при минимальной нагрузке на аккумулятор
• Опции мощного генератора и стартера
• Датчики и надёжный жгут проводки включены

Маховик и корпус маховика

• Корпус маховика SAE3 и маховик с направляющим отверстием
• Широкий выбор интерфейсов для распространённых трансмиссий и гидравлических насосов

Топливная система

• Электронная система common rail высокого давления
• Топливный фильтр, установленный на IOPU
• Стандартные и усиленные опции фильтрации топлива
• Датчик воды для раннего предупреждения включён

Общее

• Возможность холодного пуска (штатное оборудование до -25°C)
• Поставляется окрашенным или лакированным

Масляная система

• Варианты установки масляного фильтра с любой стороны двигателя, а также удалённая установка
• Варианты положения и длины щупа
• Картер с большой угловой устойчивостью: 35° непрерывно во всех направлениях (подходит для работы на крутых склонах)

Отбор мощности (PTO)

• Доступны интерфейсы SAE-A и SAE-B

Технические характеристики

• Модель: 904J-E36TA
• Число цилиндров: 4 в ряд
• Цикл: 4-тактный
• Диаметр цилиндра (bore): 98 mm (3.85 in)
• Ход (stroke): 120 mm (4.72 in)
• Рабочий объём: 3.6 L (219.7 in³)
• Степень сжатия: 17.0:1
• Наддув: турбонаддув с промежуточным охлаждением
• Система сгорания: непосредственный впрыск
• Направление вращения (со стороны маховика): против часовой стрелки
• Доочистка: DOC + DPF + SCR (интегрированная)
• Система охлаждения: жидкостная
• Максимальная мощность: 100 кВт (134 л.с.)
• Максимальный крутящий момент: 550 Нм @ 1500 rpm (406 lb-ft @ 1500 rpm)
• Номинальная скорость: 2000–2200 rpm
• Минимальная мощность: 70 кВт (94 л.с.)
• Габариты двигателя (типовые, зависят от опций): Длина 1177 мм, Ширина 808 мм, Высота 1036 мм
• Сухой вес (типичный): 551 кг (1214 lb)
