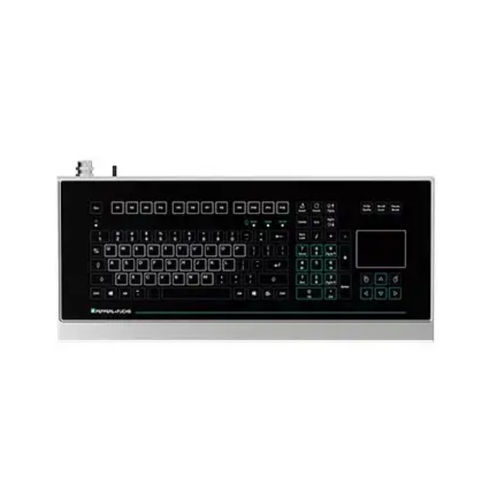

Встраиваемая клавиатура EXTA4-*1-**-K4*

мембранная105 клавишс сенсорной панелью

Обзор продукта
Клавиатура Ex i с тачпадом для использования в опасных зонах. PC-совместимая клавиатура с коротким ходом клавиш и интегрированным ёмкостным тачпадом, предназначена для установки в промышленные пульты управления и операторские панели.

Ключевые преимущества

• Степень защиты: IP66 (с корпусом)
• Варианты корпуса: нержавеющая сталь и анодированный алюминий
• Национальные раскладки клавиатуры: US international, немецкая, французская
• 105 клавиш с коротким ходом, совместимо с PC
• Сертификация для взрывоопасных зон: Zone 1/21 и Zone 2/22
• Интерфейс USB; длины кабеля: 5 м / 2 м / 1 м
• UL-листинг для США и Канады; сертификаты IECEx и ATEX

Общие характеристики
Тип: Клавиатура с тачпадом
Подходящие компоненты: SK-PC-Z1D1-UU1-10-HS и SK-PC-D2-UU1-10-HS

Питание
Номинальное напряжение: Ex i, питание по цифровой линии

Индикаторы / органы управления
Клавиатура: 105 клавиш с коротким ходом; раскладка: US international, немецкая, французская
Тачпад — Принцип работы: Ёмкостный
Тачпад — Разрешающая способность: 10 Pts/mm x 10 Pts/mm
Тачпад — Активная область (мм): 66 x 50

Интерфейс
Тип интерфейса: USB (с вариантами USB-кабеля)

Соответствие директивам
ЭМП: Директива 2014/30/EU — EN 61326-1:2021 (промышленная среда); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Класс B)
Взрывозащита: Директива 2014/34/EU — EN IEC 60079-0:2018; EN 60079-11:2012
RoHS: Директива 2011/65/EU — EN IEC 63000:2018-12

Соответствие
Степень защиты: IP66 (с корпусом)

Условия окружающей среды
Температура эксплуатации: -20 ... 50 °C (-4 ... 122 °F)
Температура хранения: -20 ... 70 °C (-4 ... 158 °F)
Относительная влажность: макс. 85 %, без конденсации

Механические характеристики
Материалы: Анодированный алюминий; Нержавеющая сталь (вариант монтажа F1); Полиэстерная плёнка
Масса: 1,2 кг (без корпуса)
Габаритные размеры: 502 x 222 x 66 мм
Размер выреза: 450 x 152 мм
Длины кабеля: 5 м / 2 м / 1 м

Данные для применения в связи с опасными зонами
EU-type examination certificate: Zone 1/21 — BVS 07 ATEX E 163 X; Zone 2/22 — BVS 21 ATEX E 009 X
Маркировка:
Zone 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zone 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Международные одобрения
Одобрение UL — Control Drawing: 116-0357E
UL-листинг: Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
Сертификат IECEx: IECEx BVS 08.0022X (Zone 1/21 и Zone 2/22)

Характеристики / технические спецификации

• Модель: EXTA4-*1-**-K4* (поколение 2024)
• Тип продукта: Клавиатура Ex i с тачпадом
• Интерфейс: USB
• Степень защиты: IP66 (с корпусом)
• Клавиатура: 105 клавиш с коротким ходом; раскладки US/DE/FR
• Тачпад: ёмкостный; разрешение 10 Pts/mm x 10 Pts/mm; активная область 66 x 50 мм
• Материалы: Анодированный алюминий; опция нержавеющей стали; полиэстерная плёнка
• Вес: 1,2 кг (без корпуса)
• Габариты: 502 x 222 x 66 мм; вырез: 450 x 152 мм
• Варианты кабеля: 5 м / 2 м / 1 м
• Темп. эксплуатации: -20 ... 50 °C; хранение: -20 ... 70 °C
• Относительная влажность: макс. 85 %, без конденсации
• Сертификации: ATEX, IECEx для Zone 1/21 & 2/22; UL для США и Канады
