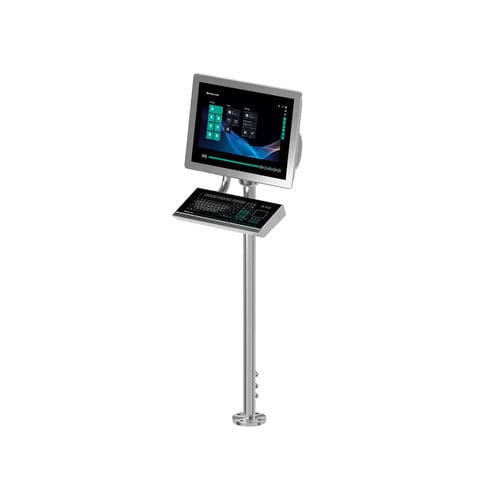

Монитор LCD RM-GXP1100-22F-*-T4*

с жидкими кристалламипромышленный21,5"

Обзор продукта
VisuNet GXP Remote Monitor зона 1/21 (поколение 2024, процессор Intel® Atom Elkhart Lake).

Ключевые преимущества

• Дисплей 21,5" (54,61 см)
• Широкоформатное соотношение сторон 16:9, совместимое со станциями инженеров
• Решение Thin Client (с прошивкой VisuNet RM Shell)
• Лёгкая конструкция
• Разрешение Full HD
• Полностью модульная система для простой сервисной поддержки в полевых условиях
• Варианты установки заподлицо или с рамкой
• Степень защиты IP66 для каждого компонента и для всей системы в корпусе
• Сертифицировано по ATEX и IECEx для зоны 1/21
• Интегрированный RFID-считыватель (опция)

Краткое описание
Операторская рабочая станция (RM), разработанная как VisuNet GXP Remote Monitor для взрывоопасных зон (зона 1/21). Модульная система с уровнем защиты IP66, поддерживающая режим thin client, Full HD дисплей и опции интегрированного RFID и сенсорного ввода.

Технические данные (избранное)
Общие характеристики:
Тип: Remote Monitor

Аппаратная часть:
Процессор: Intel® Atom Elkhart Lake x6211E
ОЗУ: 4 GB
Внутренняя память: 64 GByte eMMC

Питание:
AC: 115/230 V AC, 0.4 ... 0.7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1.5 ... 3 A

Дисплей / индикаторы / органы управления:
Тип дисплея: ЖК (LCD) с LED-подсветкой
Диагональ экрана: 54.61 cm (21,5 дюйма)
Разрешение: 1920 x 1080 пикселей (Full HD); соотношение сторон 16:9
Глубина цвета: 24 бит (16,7 млн.)
Контрастность: 5000:1 (типично)
Яркость: 300 cd/m² (типично)
Угол обзора: 175° во всех направлениях
Ресурс подсветки: типичный срок до половинного свечения 50 000 ч при 25 °C

Устройства ввода:
Сенсорный экран (опция): проекционно-ёмкостный; мультитач на 10 пальцев, пригоден для работы в перчатках

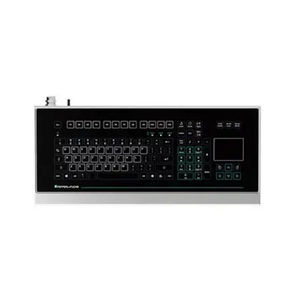

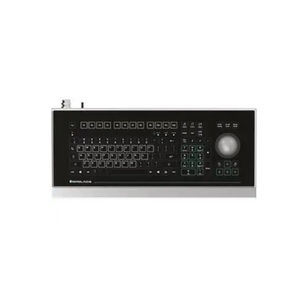

Клавиатура: плёночная клавиатура с различными опциями указательных устройств (см. лист EXTA4)

Интерфейсы (стандартные и важные опции):
Стандарт: 1 x Ethernet 100/1000BASE-TX (Ex e) или 1 x оптоволокно 1000BASE-SX (многомодовое) или 1 x оптоволокно 1000BASE-LX (одно модовое), 1 x USB 2.0 (Ex e; сервисный порт), 2 x USB 1.1 (Ex i; предназначены для клавиатуры и мыши Pepperl+Fuchs), 1 x вход питания DC или AC (через блок питания)
Опции: Interface 3: интерфейс считывателя штрихкодов для проводных 1-D сканеров (Ex i); Interface 4: интерфейс считывателя штрихкодов для проводных 2-D сканеров (Ex i); Interface 5: RS-232 интерфейс с питанием (Ex i)
Также: 1 x RS-232 (Ex e), 1 x RS-485 (Ex e), 1 x Ethernet 100/1000Base-TX (Ex e), Bluetooth v4.0 (до 30 м на открытой местности, +8 dBm, 2.402 ... 2.48 GHz)

Соответствие директивам / стандарты (избранное):
Электромагнитная совместимость: Директива 2014/30/EU — EN 61326-1:2013 (промышленные объекты) (только для продуктов без Bluetooth / RFID)
Радиооборудование / телеком: Директива 2014/53/EU — EN 300 328 V2.2.2:2019; EN 301 489-1 V2.2.0:2017; EN 301 489-17 V3.2.0:2017 (только для продуктов с Bluetooth). Нормы для RFID и других радиофункций указаны при необходимости.
RoHS: Директива 2011/65/EU — EN IEC 63000:2018

Программное обеспечение:
ОС: VisuNet RM Shell 6 (на базе Windows® 10 IoT Enterprise LTSC 2021 x64). Опция предустановки (без лицензии): IGEL OS 12 или IGEL OS 11 (Linux).

Условия эксплуатации:
Температура эксплуатации: -20 ... 50 °C (дисплей может работать медленнее при температуре ниже 0 °C)
Температура хранения: -20 ... 60 °C
Относительная влажность: 93% при 40 °C, без конденсации (по EN60068-2-78)
Максимальная высота эксплуатации: 2000 м
Устойчивость к ударам: 18 ударов по 15 g, 11 ms по всем осям (IEC 60068-2-27)
Устойчивость к вибрации: 10 ... 150 Hz, +/- 0.075 mm, 1 g, 10 циклов на ось (EN60068-2-6)

Механические характеристики:
Степень защиты: IP66 (отдельные компоненты и система с корпусом)
Материал (внутренний): Панель: анодированный алюминий (TCU, PCU, PSU), порошковое покрытие алюминия (DPU)
Материал (внешний): Безель: нержавеющая сталь AISI 304 (1.4301); Корпус системы H4: нержавеющая сталь AISI 304 (1.4301), сатинированная обработка, типичная шероховатость Ra = 1.6 µm
Установка: Встраиваемая установка (требует кастомного монтажного комплекта); встраивание панели в корпус системы с безелем; встраивание панели в шкаф с безелем и стандартным монтажным комплектом
Масса: Панель (DPU с безелем, TCU, PSU DC): ок. 23 kg; Панель (DPU с безелем, TCU, PSU AC): ок. 24 kg; Системный корпус (AG-XX00): ок. 11 kg
Размеры: Панель (DPU с безелем, TCU, PSU DC): 625 mm x 459 mm x 120 mm; Панель (DPU с безелем, TCU, PSU AC): 625 mm x 459 mm x 137 mm; Панель с системным корпусом: 625 mm x 459 mm x 173 mm; Размер выреза панели: 583 mm x 417 mm (поверхность установки)

Данные для применения в зонах с опасностью взрыва:
Сертификат типа ЕС: BVS 17 ATEX E 036 X
Маркировка: II 2G Ex eb q ib [ib] IIC T4 Gb / II 2D Ex tb [ib] IIIC T85°C Db
Нормы (ATEX/IECEx): EN IEC 60079-0:2018; EN 60079-5:2015; EN IEC 60079-7:2015+A1:2018; EN 60079-11:2012; EN 60079-31:2014

Международные одобрения (избранное)
Сертификат IECEx: IECEx BVS 17.0029X
Маркировка IECEx: Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
Нормы (IECEx): IEC 60079-0:2017; IEC 60079-5:2015; IEC 60079-7:2017; IEC 60079-11:2011; IEC 60079-31:2013

Характеристики / технические спецификации

• Семейство продуктов: VisuNet GXP Remote Monitor (RM)
• Модель: RM-GXP1100-22F-*-T4*
• Дисплей: 21,5" / Full HD / 300 cd/m²
• CPU: Intel® Atom Elkhart Lake x6211E
• ОЗУ: 4 GB
• Память: 64 GB eMMC
• Питание: 115/230 V AC или 18-36 V DC
• Интерфейсы: Ethernet (медь/оптика), USB, RS-232/RS-485 (опция), интерфейсы для штрихкодов (опция), Bluetooth
• Степень защиты: IP66 (компоненты и системный корпус)
• Соответствие: ATEX / IECEx зона 1/21 сертифицировано; различные нормы EMC и радиосвязи
• Температура эксплуатации: -20 ... 50 °C
• Вес (панель): ок. 23–24 kg; системный корпус ок. 11 kg
