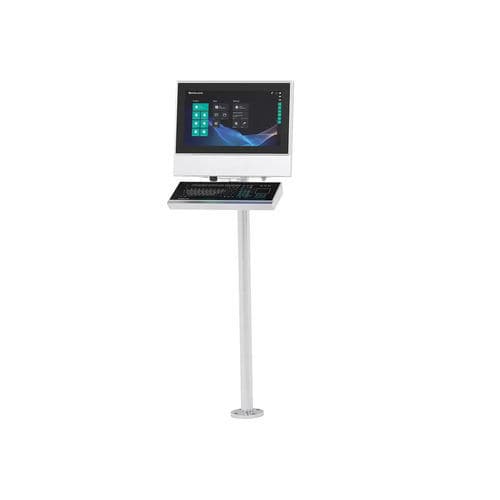

Монитор LCD VisuNet FLX

с жидкими кристалламис сенсорным экраномс мультисенсорным экраном

Продукт
RM-320S-*A-* — удалённый монитор, система с корпусом (маркетинговое обозначение: VisuNet FLX)

Описание
Система удалённого монитора с корпусом, разработанная для промышленных условий, обеспечивает модульное оборудование, режим thin client и опциональную интеграцию RFID.

Основные преимущества

• Полностью модульная конструкция для простой миграции отдельных компонентов
• Широкая гибкость применения благодаря идентичным настраиваемым базовым компонентам
• Решение Thin Client (прошивка VisuNet RM Shell)
• Международные сертификаты, включая ATEX/IECEx, UL и CCC
• Опциональный предустановленный считыватель RFID20-*

Общие характеристики
Тип: удалённый монитор

Аппаратное обеспечение
Процессор: Intel® Celeron™ 3965U
ОЗУ: A: 1x 4 GB DDR4-2133 (промышленный температурный класс); B: 1x 8 GB DDR4-2133 (промышленный температурный класс)
Память: Интерфейс: 1x M.2 2242/2280 M Key, PCIe + SATA 3; Накопитель: 64 GB M.2 SATA 3 (промышленный температурный класс)

Питание
AC (A): 115/230 V a.c. (100 ... 240 V a.c.), макс. 0.7 A, макс. 70 W (см. руководство Power Supply PS1000-A6-24.5 для подключений)
DC (D): 20 ... 28 V d.c. / 2.8 A (SELV/PELV или class 2) (см. руководство VisuNet FLX Panel Mount для подключений)

Индикаторы / средства управления
Дисплей
Тип: ЖК-дисплей (LCD) с LED-подсветкой
Размер экрана: 54,61 cm (21,5 inch)
Разрешение: 1920 x 1080 пикселей (Full HD), соотношение 16:9
Глубина цвета: 24 bit (16.7 M)
Контрастность: Типично: 22KT, 22GT: 1000:1; 22FC: 5000:1
Яркость (настраиваемые опции): 22KT, 22GT: 250 cd/m2; 22FC: 300 cd/m2
Угол обзора: 22KT, 22GT: 178° во всех направлениях; 22FC: 170° по горизонтали, 160° по вертикали
Срок службы подсветки: 22GT: 30 000 ч; 22KT, 22FC: 50 000 ч

Устройства ввода
Сенсорный экран: мультитач на 10 пальцев, совместим с перчатками. Настраиваемые опции: 22KT, 22GT: ёмкостный сенсор без оптического склеивания; 22FC: ёмкостный сенсор с оптическим склеиванием
Клавиатура: опционально: плёночная клавиатура с различными опциями указательных устройств
RFID-считыватель: опционально интегрируется в корпус VisuNet FLX; варианты: TWN4 MultiTech 3 M LF HF или TWN4 MultiTech 3 LEGIC M LF HF

Интерфейсы
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++ с монофиксирующим винтом)
1 x Audio Line-out
2 x USB Ex i порта, подготовленных для intrinsically safe клавиатуры Pepperl+Fuchs
2 x USB 3.1 Gen1 (5 Gbps) порта
1 x USB 2.0 порт
2 x LAN порта (RJ45, 10/100/1000 Mbps)
2 x RS232/422/485 (настраиваемо в BIOS) с 5V/12V для питания периферии (1 x DB9 male + 1 x RJ45)

Соответствие директивам
Электромагнитная совместимость (только для изделий без RFID): Directive 2014/30/EU — EN 61000-6-4:2007; EN 61000-6-4:2007/A1:2011; EN 61326-1:2013
Взрывозащита: Directive 2014/34/EU — EN IEC 60079-0:2018; EN IEC 60079-7:2015/A1:2018; EN 60079-11:2012; EN IEC 60079-31:2024
Радио и телекоммуникации (только RFID-продукты): Directive 2014/53/EU — EN 301489-1 V2.2.3:2019; EN 301489-3 V2.3.2:2023; EN 300 330 V2.1.1:2017; EN 61326-1:2013; EN 61000-6-4:2007; EN 61010-1:2010; EN 62479:2010; EN 62311:2008
RoHS: Directive 2011/65/EU — EN IEC 63000:2018

Программное обеспечение
ОС: VisuNet RM Shell 6 (на базе Windows® 10 IoT Enterprise LTSC 2021 x64)
Опции: IGEL OS 11 / IGEL OS 12 (Linux, без лицензии); ThinManager Ready

Условия окружающей среды
Температура эксплуатации: 0 ... 40 °C (32 ... 104 °F)
Температура хранения: -20 ... 65 °C (-4 ... 149 °F)
Относительная влажность: макс. 93% при 40 °C (без конденсации) согласно EN60068-2-78
Климатические условия: пассивное охлаждение, нет вращающихся частей
Высота эксплуатации: макс. 2000 m
Ударопрочность: 18 ударов 15 g, 11 ms по всем осям, IEC 60068-2-27
Виброустойчивость: 10 ... 150 Hz, +/- 0.075 mm, 1 g, 10 циклов по оси согласно EN60068-2-6

Механические характеристики
Степень защиты: IP66 (Type 4X с опцией RFID — только для применения в помещениях)
Материал: корпус: нержавеющая сталь AISI304 (1.4301); отделка поверхности: дробеструйная, типичная шероховатость 0,8 µm
Монтаж: система с корпусом
Масса: ок. 16 kg; ок. 18 kg с AC блоком питания
Габариты: 577 mm x 466 mm x 233 mm

Международные допуски
UL: Утверждено для UL OrdLoc; UL approval E223772; UL61010-1 Ed.3; UL 61010-2-201 Ed2; CAN/CSA C22.2 No 61010-1-12; CAN/CSA C22.2 No 61010-2-201; UL approval E492874 для Non-Incendive цепей
ATEX: UL 22 ATEX 2481X; пример маркировки: II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx: IECEx ULD 22.0019X; пример маркировки: Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC: Сертификат 2024322309005748

Технические характеристики

• Модель: RM-320S-*A-*
• Бренд: Pepperl+Fuchs (семейство VisuNet FLX)
• Процессор: Intel® Celeron™ 3965U
• Опции RAM: 4 GB или 8 GB DDR4 промышленного класса
• Накопитель: 64 GB M.2 SATA 3; слот M.2 (PCIe + SATA 3)
• Дисплей: 54,61 cm (21,5 inch), Full HD 1920 x 1080, LCD с LED-подсветкой
• Тач: 10-ти точечный multi-touch, совместим с перчатками (настраиваемый)
• Интерфейсы: DP, miniDP, аудио, множественные USB (включая Ex i), 2x LAN, RS232/422/485
• Питание: AC опция (100–240 V a.c., макс. 70 W) или DC 20–28 V d.c. (2.8 A)
• Защита: IP66 / Type 4X (с ограничением RFID для использования в помещениях)
• Корпус: нержавеющая сталь AISI304
• Габариты (Ш x В x Г): 577 x 466 x 233 mm
• Масса: ~16 kg (~18 kg с AC PSU)
• Темп. эксплуатации: 0–40 °C; хранение: -20–65 °C
• Сертификации: UL, ATEX, IECEx, CCC и другие международные сертификаты
