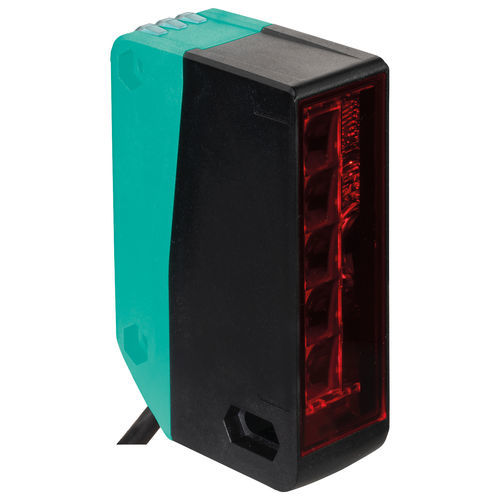

Ретроотражающий фотоэлектрический обнаружитель OGR4000-R305-2EP-IO-0,3M-V1

прямоугольныйсветодиодкрасный свет

Ключевые преимущества: - Ретроотражающий датчик области с пятью световыми лучами в стандартном корпусе фотоэлектрического датчика - Яркие, хорошо видимые передающие лучи обеспечивают удобное выравнивание датчика - Надежное обнаружение всех поверхностей независимо от текстуры объекта - Надежное обнаружение мелких деталей для очень плоских объектов с неправильной формой - Постоянное обнаружение объектов от 2 мм в пределах всей зоны обнаружения Описание продукта: Ретроотражающий датчик области, красный свет, макс. дальность обнаружения 4 м, высота светового поля 60 мм, интерфейс IO-Link, 2 выхода push-pull, фиксированный кабель с разъемом M12 Технические данные: - Эффективная дальность обнаружения: Стандартный режим: 0 ... 4 м; Высокое разрешение: 0 ... 2 м - Расстояние до отражателя: 0,2 ... 4 м отражатель H85-2 - Пороговая дальность обнаружения: 4 м - Дальность обнаружения: см. таблицу - Эталонная цель: отражатель H85-2 - Источник света: светодиод - Тип света: модулированный видимый красный свет - Маркировка группы риска светодиодов: освобожденная группа - Высота поля: 60 мм - Ширина поля: 12 мм - Размер объекта: Минимум 2 мм, 3 мм, 5 мм, 8 мм, 10 мм; обнаружение независимо от положения в пределах зоны обнаружения - Количество лучей: 5 - Угол открытия: +/- 2 ° - Предел окружающего света: EN 60947-5-2 - Разрешение: см. таблицу Параметры, связанные с функциональной безопасностью: - MTTFd: 674 лет - Время миссии (TM): 20 лет - Покрытие диагностики (DC): 0 % Индикаторы/средства управления: - Индикатор работы: зеленый светодиод: постоянно включен - питание включено; мигает (4 Гц) - короткое замыкание; мигает с короткими паузами (1 Гц) - режим IO-Link - Индикатор функции: желтый светодиод: постоянно включен: световой путь свободен; постоянно выключен: объект обнаружен; мигает (8 Гц) - конец компенсации - Элементы управления: клавиша Teach-In; 5-позиционный поворотный переключатель для выбора режимов работы Электрические характеристики: - Рабочее напряжение (UB): 10 ... 30 В DC; режим IO-Link: 18 ... 30 В DC - Пульсация: макс. 10 % - Ток холостого хода (I0): < 35 мА при напряжении питания 24 В - Класс защиты: III Интерфейс: - Тип интерфейса: IO-Link - Ревизия IO-Link: 1.1 - Профиль устройства: Идентификация и диагностика - I&D; Умный датчик - SSP 2.1 - Данные процесса: Вход 8 бит (сигнал переключения 1 бит, сигнал тревоги стабильности 1 бит, измеренное значение 6 бит); Выход 2 бит (функция управления датчиком 1 бит, функция управления оценкой 1 бит) - ID поставщика: 1 (0x0001) - ID устройства: 0x101001 (1052673) - Скорость передачи: COM2 (38,4 кбит/с) - Мин. время цикла: 2,3 мс - Поддержка режима SIO: да - Тип совместимого мастер-порта: Класс A, Класс B (используйте 3-контактный адаптер или 3-жильный кабель) Выход: - Тип переключения: Регулируемый; по умолчанию: C/Q - Pin4: NPN нормально открытый / темный, PNP нормально закрытый / светлый, IO-Link; /Q - Pin2: NPN нормально закрытый / светлый, PNP нормально открытый / темный - Выходной сигнал: 2 выхода push-pull (4 в 1), защита от короткого замыкания, защита от обратной полярности, защита от перенапряжения - Напряжение переключения: макс. 30 В DC - Ток переключения: макс. 100 мА - Падение напряжения (Ud): ≤ 1,5 В DC - Частота переключения (f): Стандартный режим: 500 Гц, Высокое разрешение: 250 Гц - Время отклика: Стандартный режим: 1 мс, Высокое разрешение: 2 мс Соответствие: - Интерфейс связи: IEC 61131-9 / IO-Link V1.1.4 - Стандарт продукта: EN 60947-5-2 Одобрения и сертификаты: - Одобрение UL: E87056, cULus Listed, источник питания класса 2, тип 1 - Одобрение CCC: Не требуется для продуктов с номинальным напряжением ≤36 В Условия окружающей среды: - Температура окружающей среды: -40 ... 60 °C (-40 ... 140 °F); минимум во время обучения: -30 °C; допустимое изменение температуры после обучения: ±20 K - Температура хранения: -40 ... 70 °C (-40 ... 158 °F) Механические характеристики: - Степень защиты: IP67 - Подключение: фиксированный кабель 300 мм с разъемом M12 x 1, 4 контакта - Материал: Корпус: PC (Поликарбонат); Оптическая поверхность: Пластиковая пластина - Масса: 104 г - Размеры: Высота: 89 мм; Ширина: 25,8 мм; Глубина: 59,5 мм Соответствие продукта: - Европа – CE - США - cULus LISTED - Интерфейс IO-Link
