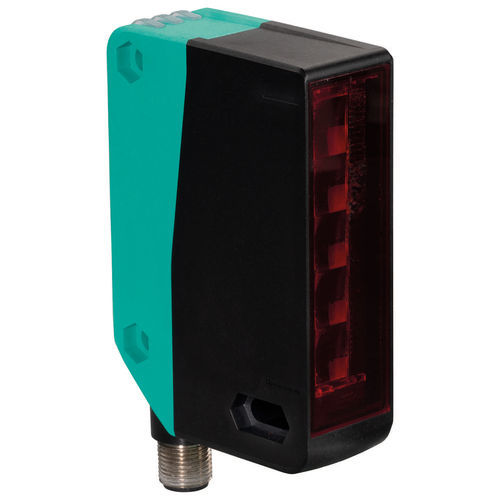

Ретроотражающий фотоэлектрический обнаружитель OGR4000-R305-2EP-IO-V1

прямоугольныйкрасный светсветодиод

Светоотражающий датчик с пятью световыми лучами в стандартном корпусе фотоэлектрического датчикаЯркие, хорошо видимые лучи излучения гарантируют удобное выравнивание датчикаНадежное обнаружение всех поверхностей независимо от текстуры объектаНадежное обнаружение мелких деталей для очень плоских объектов неправильной формыПостоянное обнаружение объектов от 2 мм во всей зоне обнаруженияСветоотражающий датчик, красный свет, макс. дальность обнаружения 4 м, высота светового поля 60 мм, интерфейс IO-Link, 2 нажимных выхода, разъем M12Общие характеристикиЭффективная дальность обнаруженияСтандартный режим: 0 ... 4 м Высокое разрешение: 0 ... 2 мРасстояние до отражателя0,2 ... 4 м Отражатель H85-2Пороговая дальность обнаружения4 мДиапазоны обнаружения см. таблицуОриентируемая цельОтражатель H85-2Источник светаСветодиодТип светамодулированный видимый красный светСветодиодная маркировка группы рискаИсключаемая группаВысота поля60 ммШирина поля12 ммРазмер объектаМинимальный 2 мм, 3 мм, 5 мм, 8 мм, 10 мм; независимое от положения обнаружение в пределах диапазона обнаруженияКоличество лучей5Угол раскрытия+/- 2 °Предел освещенностиEN 60947-5-2Разрешение см. таблицуФункциональные параметры, связанные с безопасностьюMTTFd674 aВремя работы (TM)20 aДиагностическое покрытие (DC)0 %Индикаторы/средства управленияИндикатор работыСветодиод зеленый:постоянно горит - питание включено мигает (4 Гц) - короткое замыкание мигает с коротким разрывом (1 Гц) - режим IO-LinkИндикатор функционированияЖелтый светодиод:Постоянно горит: световой путь свободенПостоянно выключен: объект обнаруженмигает (8 Гц) - конец компенсацииЭлементы управленияОбучающая клавишаЭлементы управления5-позиционный поворотный переключатель для выбора режимов работыЭлектрические характеристикиРабочее напряжение10 ... 30 В постоянного тока Режим IO-Link: 18 ... 30 В DCRipplemax. 10 %Ток питания в режиме холостого хода< 35 мА при напряжении питания 24 ВКласс защитыIIIIИнтерфейсТип интерфейсаIO-LinkIO-Link ревизия1.1Профиль устройстваИдентификация и диагностика - I&D Smart Sensor - SSP 2.1Процессные данныеВход 8 бит - сигнал переключения 1 бит - сигнализация стабильности 1 бит - значение измерения 6 бит Выход 2 бита - функция управления датчиком 1 бит - функция управления оценкой 1 битИдентификатор поставщика1 (0x0001)Идентификатор устройства0x101001 (1052673)Скорость передачи данныхCOM2 (38.4 кБит/с)Мин. время цикла2,3 мсПоддержка режимаIOСовместимый тип порта ведущего устройстваКласс A , класс B (используйте 3-полюсный адаптер или 3-проводной кабель)ВыходТип переключенияТип переключения датчика настраивается. По умолчанию установлено следующее: C/Q - Pin4: NPN нормально разомкнутый / темное включение, PNP нормально замкнутый / светлое включение, IO-Link /Q - Pin2: NPN нормально замкнутый / светлый, PNP нормально разомкнутый / темныйСигнальный выход2 выхода push-pull (4 в 1), защита от короткого замыкания, защита от обратной полярности, защита от перенапряженияПереключающее напряжениемакс. 30 В DCТок переключениямакс. 100 мАПадение напряжения≤ 1,5 В DCЧастота переключенияСтандартный режим: 500 Гц, высокое разрешение: 250 ГцВремя срабатыванияСтандартный режим: 1 мс, высокое разрешение: 2 мсСоответствиеИнтерфейс связиIEC 61131-9 / IO-Link V1.1.4Стандарт изделияEN 60947-5-2Одобрения и сертификатыUL одобрениеE87056 , cULus Listed, класс 2 источник питания, рейтинг типа 1CCC одобрениеCCC одобрение / маркировка не требуется для изделий с номиналом ≤36 ВАУсловия окружающей средыТемпература окружающей среды-40 ... 60 °C (-40...140 °F)Допустимая минимальная температура окружающей среды во время обучения составляет -30 °C. Допустимое изменение температуры после обучения составляет ±20 K.Температура хранения-40 ... 70 °C (-40 ... 158 °F)Механические характеристикиСтепень защитыIP67Подключение4-контактный, M12 x 1 разъем, поворачивающийся на 90°Материал корпусаPC (поликарбонат)Оптическая поверхностьПластиковая панельМасса94 гГабаритыВысота89 ммШирина25.8 ммГлубина59,5 ммКлючевые технические характеристики:Дальность обнаружения: до 4 м (стандарт), 2 м (высокое разрешение)Высота светового поля: 60 ммПять световых пучковИнтерфейсIO-Link (ревизия 1.1)2 push-pull выхода, разъем M12Степень защиты: IP67Рабочее напряжение: 10 ... 30 В DCOперационная температура: -40 ... 60 °Корпус: Поликарбонат (PC)Размеры: 89 x 25,8 x 59,5 мм
