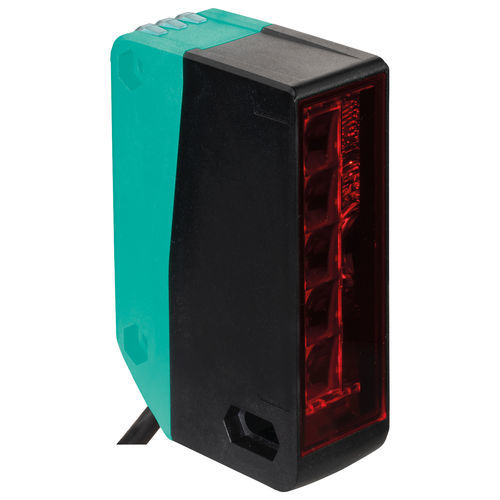

Ретроотражающий фотоэлектрический обнаружитель OGR4000-R305-2EP-IO

прямоугольныйкрасный светсветодиод

Ключевые преимущества - Ретроотражающий датчик площади с пятью световыми лучами в стандартном корпусе фотоэлектрического датчика - Яркие, хорошо видимые передающие лучи обеспечивают удобное выравнивание датчика - Надежное обнаружение всех поверхностей независимо от текстуры объекта - Надежное обнаружение мелких деталей для очень плоских объектов с неправильной формой - Постоянное обнаружение объектов от 2 мм по всей зоне обнаружения Детали продукта - Ретроотражающий датчик площади, красный свет, макс. дальность обнаружения 4 м, высота светового поля 60 мм, интерфейс IO-Link, 2 выхода push-pull, фиксированный кабель Общие характеристики - Эффективная дальность обнаружения: Стандартный режим: 0 ... 4 м, Высокое разрешение: 0 ... 2 м - Расстояние до отражателя: 0,2 ... 4 м отражатель H85-2 - Пороговая дальность обнаружения: 4 м - Дальность обнаружения: см. таблицу - Эталонная цель: отражатель H85-2 - Источник света: светодиод - Тип света: модулированный видимый красный свет - Маркировка группы риска светодиодов: освобожденная группа - Высота поля: 60 мм - Ширина поля: 12 мм - Размер объекта: Минимум 2 мм, 3 мм, 5 мм, 8 мм, 10 мм; обнаружение независимо от положения в пределах дальности обнаружения - Количество лучей: 5 - Угол открытия: ± 2 ° - Предел окружающего света: EN 60947-5-2 - Разрешение: см. таблицу Параметры, связанные с функциональной безопасностью - MTTFd: 674 лет - Время миссии (TM): 20 лет - Диагностическое покрытие (DC): 0 % Индикаторы/средства управления - Индикатор работы: зеленый светодиод: постоянно включен - питание включено, мигает (4 Гц) - короткое замыкание, мигает с коротким перерывом (1 Гц) - режим IO-Link - Индикатор функции: желтый светодиод: постоянно включен: световой путь свободен, постоянно выключен: объект обнаружен, мигает (8 Гц) - конец компенсации - Элементы управления: клавиша Teach-In; 5-позиционный поворотный переключатель для выбора режимов работы Электрические характеристики - Рабочее напряжение: 10 ... 30 В DC, режим IO-Link: 18 ... 30 В DC - Пульсация: макс. 10 % - Ток холостого хода: < 35 мА при напряжении питания 24 В - Класс защиты: III Интерфейс - Тип интерфейса: IO-Link - Ревизия IO-Link: 1.1 - Профиль устройства: Идентификация и диагностика - I&D, Умный датчик - SSP 2.1 - Данные процесса: Вход 8 бит - сигнал переключения 1 бит - сигнал тревоги стабильности 1 бит - измеренное значение 6 бит, Выход 2 бит - функция управления датчиком 1 бит - функция управления оценкой 1 бит - ID поставщика: 1 (0x0001) - ID устройства: 0x101001 (1052673) - Скорость передачи: COM2 (38,4 кбит/с) - Мин. время цикла: 2,3 мс - Поддержка режима SIO: да - Тип совместимого мастер-порта: Класс A, Класс B (используйте 3-контактный адаптер или 3-проводной кабель) Выход - Тип переключения: Тип переключения датчика регулируется. Настройка по умолчанию: C/Q - BK: NPN нормально открытый / темный, PNP нормально закрытый / светлый, IO-Link /Q - WH: NPN нормально закрытый / светлый, PNP нормально открытый / темный - Выходной сигнал: 2 выхода push-pull (4 в 1), защищенные от короткого замыкания, защищенные от обратной полярности, защищенные от перенапряжения - Напряжение переключения: макс. 30 В DC - Ток переключения: макс. 100 мА - Падение напряжения: ≤ 1,5 В DC - Частота переключения: Стандартный режим: 500 Гц, Высокое разрешение: 250 Гц - Время отклика: Стандартный режим: 1 мс, Высокое разрешение: 2 мс Соответствие - Интерфейс связи: IEC 61131-9 / IO-Link V1.1.4 - Стандарт продукта: EN 60947-5-2 Одобрения и сертификаты - Одобрение UL: E87056, cULus Listed, источник питания класса 2, тип рейтинга 1 - Одобрение CCC: Одобрение CCC / маркировка не требуется для продуктов с номиналом ≤36 В Условия окружающей среды - Температура окружающей среды: -40 ... 60 °C (-40 ... 140 °F), Допустимая минимальная температура окружающей среды во время обучения составляет -30 °C. Допустимое изменение температуры после обучения составляет ±20 K. - Температура хранения: -40 ... 70 °C (-40 ... 158 °F) Механические характеристики - Степень защиты: IP67 - Подключение: фиксированный кабель 2 м - Материал: Корпус: ПК (Поликарбонат); Оптическая поверхность: Пластиковая панель - Масса: 132 г - Размеры: Высота: 89 мм; Ширина: 25,8 мм; Глубина: 59,5 мм Бренд: Pepperl+Fuchs Модель: OGR4000-R305-2EP-IO Тип: Ретроотражающий датчик площади Источник света: светодиод, модулированный видимый красный свет Дальность обнаружения: до 4 м Высота поля: 60 мм Выходы: 2 push-pull (4 в 1), интерфейс IO-Link Степень защиты: IP67 Рабочее напряжение: 10 ... 30 В DC Размеры: 89 x 25,8 x 59,5 мм Вес: 132 г
