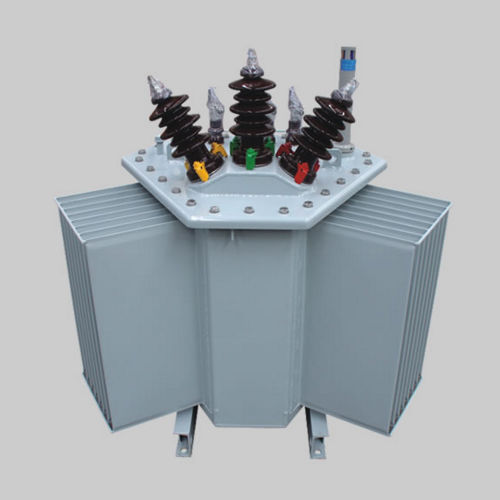

Трансформатор для распределения S13-M.RL

погружнойдля промышленностидля электросети

Диапазон мощности трансформаторов S13 с трехмерным обмотанным сердечником составляет 30–1600 кВА. Сердечник имеет трехфазную трехколонную конструкцию с обмотанными внутренними и внешними каркасами. Трансформатор отличается высокой степенью механизации и большим коэффициентом ламинации. Обмотки высокого и низкого напряжения намотаны непрерывно на столбиках сердечника, благодаря чему обеспечивается хорошая концентричность и плотность намотки. Основные технико-экономические показатели достигли передового международного уровня, характерного для аналогичной продукции. Распределительный трансформатор серии S13 с обмоточным сердечником характеризуется низкими потерями, а его потери под нагрузкой соответствуют показателям нового распределительного трансформатора серии S11 с ламинированным сердечником. По сравнению со стандартом GB/T6415-2008-1 средние потери в холостом состоянии снижены на 50 %. Основные материалы, из которых он изготовлен, отличаются низким расходом и небольшим весом. Ток холостого хода невелик, а магнитный поток полностью распределяется вдоль направления решетки листов холоднокатаной кремниевой стали. Уровень шума снижен примерно на 3–5 дБ по сравнению со стандартным значением JBAT10088-2004. Трансформатор обладает высокой стойкостью к коротким замыканиям и высокой надёжностью. Зажимные элементы в основном обеспечивают натяжение обмоток, а изолятор железной ярма и лестникообразная прокладка объединены в единый корпус, благодаря чему на корпус трансформатора действует равномерное давление. Сердечник: используется холоднокатаный лист кремниевой стали марки 30Q120. Сердечник имеет трёхфазную трёхколонную конструкцию с обмотанными внутренними и внешними рамами, а колонны сердечника имеют многоуровневое ступенчатое цилиндрическое поперечное сечение. Обмотанный сердечник отжигается и формуется в вакууме. Винты верхних и нижних зажимных элементов натягивают корпус трансформатора.
