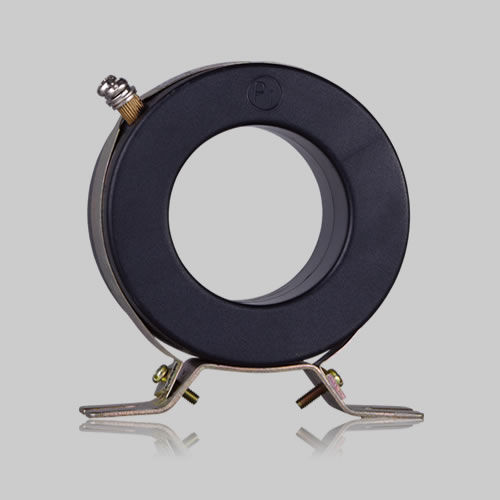

Трансформатор тока LMK

инкапсулированныйдля внутреннего обслуживаниядля защиты

Трансформатор серии LMK3-0.66 представляет собой трансформатор тока для установки в помещении, предназначенный для цепей с номинальной частотой 50 Гц или 60 Гц и номинальным напряжением 0,66 кВ и ниже. Он используется для передачи сигнала на измерительные приборы, реле защиты или устройства управления. Кроме того, он изолирует измерительные, защитные и управляющие устройства от высокого напряжения. Он соответствует стандарту GB1208-2006. ► Нормальные условия эксплуатации 3.1 — Температура окружающей среды: от –5 °C до +40 °C 3.2 — Влажность: до 80 %. 3.3 — Высота над уровнем моря: до 1000 м 3.4 — Место установки: в помещении, без металлической пыли и заметной вибрации. ► Основные технические параметры 5.1 — Номинальное напряжение: 0,66 кВ 5.2 — Номинальная частота: 50 Гц или 60 Гц 5.3 — Номинальный ток первичной обмотки: 10 А, 12,5 А, 20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А 5.4 — Номинальный ток вторичной обмотки: 1 А или 5 А 5.5 — Коэффициент мощности вторичной нагрузки: 0,8 (запаздывающий) 5.6 — Номинальная мощность: 2,5 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА если номинальная нагрузка трансформатора тока составляет 5 ВА или 10 ВА, нижний предел нагрузки равен 3,75 ВА если номинальная нагрузка трансформатора тока превышает 10 ВА или равна 10 ВА, нижний предел нагрузки составляет четверть номинальной нагрузки. 5.7 — Класс точности: 1,0; 0,5; 0,2; 0,5s; 0,2s 5.8 — Сопротивление изоляции: между первичной и вторичной обмотками или относительно земли: должно быть выше 20 М. 5.9 — Выдерживаемое напряжение промышленной частоты: должно выдерживать 3 кВ (среднеквадратичное значение)
