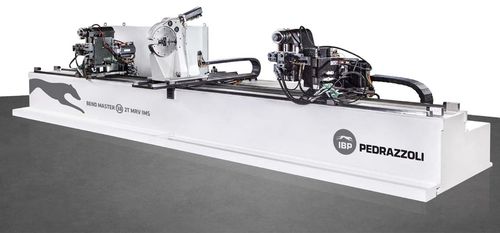

Электрогидравлический гибочный пресс BEND MASTER 38

электрическийдля трубдля профилей

Обзор продукта
Двухголовочный трубогиб IBP PEDRAZZOLI BEND MASTER 38 — промышленная рабочая станция для средних и больших объёмов производства. Оснащён фирменной системой управления IMS (IMS.4), управляющей единицей на базе Intel i7 10-го поколения и сенсорным экраном. Системы автоматической загрузки/выгрузки и мгновенная конфигурация входов/выходов обеспечивают интеграцию в рабочие островки и подключение к операционным блокам или роботам. Быстрая смена оснастки, автоматическая регулировка и одновременная работа двух головок гарантируют точность, повторяемость и сокращение циклов как при серийном, так и при смешанном мелкосерийном производстве.

Особенности

• 8 осей с электрическим управлением, включая перемещение и вращение.
• 2 полностью независимых гибочных головки (возможна синхронная работа).
• Симметричное/асимметричное гибирование, мультирадиус и переменный радиус в одном цикле.
• Выше производительность по сравнению с линейными гибочными станками: сокращение времени цикла.
• Система управления IMS с графическим сенсорным программированием.
• IMS Intelligent Motion System от Pedrazzoli.

Преимущества

• Гибкая система гибки, адаптируемая под разные производственные задачи.
• Две независимые головки позволяют одновременно обрабатывать один и тот же деталь.
• Компактная конфигурация станка позволяет гибать трубы, длиннее полезной длины машины.
• В одном цикле можно получить детали, которые на традиционных станках требовали бы последовательных операций.
• До четырёх пуансонов.
• Автоматизация процесса: загрузка/выгрузка с поиском шва.
• Предусмотрена подготовка для внешних манипуляторов и роботов.
• Импорт файлов IGES для программирования деталей.
• Мгновенный анализ их технологической осуществимости и удалённая поддержка через веб‑камеру.
• Платформа IMS доступна на ПК, планшетах и смартфонах.

Данные изделия (из таблиц)
Максимальная способность гибки: Ø 38 x 2 mm

Технические характеристики (таблица)
Габариты (Д x Ш x В): 7200 x 2000 x 1450 мм
Масса: 3800 кг
Возможности гибки (сталь R=400 N/mm2): 38 x 2 mm
Максимальный средний радиус: 150 mm
Минимальное расстояние между двумя осями гибки с центральной тисковой зажимкой: 310 mm
Минимальное расстояние между двумя осями гибки без центральной тисковой зажимки: 220 mm
Максимальное расстояние между двумя осями гибки: 5200 mm
Ход открытия каретки: 80 mm
Максимальная скорость перемещения головок: 70 m/min
Максимальная скорость гибки: 160°/s
Максимальная скорость вращения центрального зажима: 250°/s

Характеристики / технические спецификации

• Модель: BEND MASTER 38 (двухголовочный трубогиб).
• Управление: IMS.4 с графическим мониторингом и сенсорным программированием.
• Процессор: Intel i7 10-го поколения (блок управления).
• Оси: 8 электрически управляемых осей (перемещение и вращение).
• Головки гибки: 2 независимых головки (возможна одновременная работа).
• Максимальная способность гибки: Ø 38 x 2 mm (сталь R=400 N/mm2).
• Максимальный средний радиус: 150 mm.
• Габариты машины (Д x Ш x В): 7200 x 2000 x 1450 мм.
• Масса: 3800 кг.
• Макс. скорость головок: 70 m/min; макс. скорость гибки: 160°/s; вращение центрального зажима: 250°/s.
• Автоматизация: автоматическая загрузка/выгрузка, поиск шва, подготовка для внешних манипуляторов, импорт IGES, возможность удалённой поддержки.
