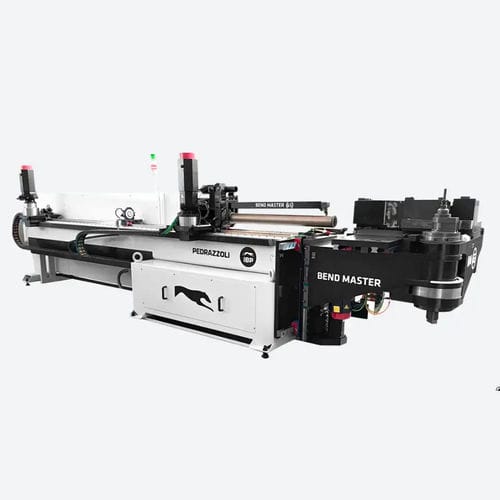

Электрический гибочный пресс BEND MASTER 65

для трубдля профилейгоризонтальный

Обзор продукта

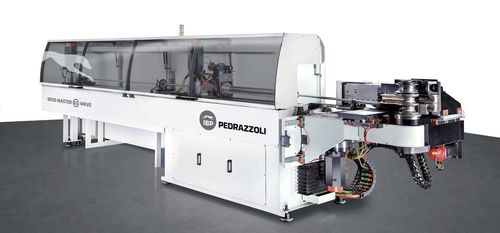

Электрическая трубогибочная машина IBP PEDRAZZOLI BEND MASTER 65 оснащена собственной системой управления IMS, процессором Intel i7 10-го поколения, сенсорным экраном и конфигурируемым ПО, поддерживающим опции и заказные настройки. Автоматические системы загрузки/разгрузки обеспечивают автономную работу, а мгновенная настройка входных/выходных карт позволяет интегрировать станок в рабочие острова, с рабочими узлами или роботами. Простота эксплуатации, быстрая смена оснастки и автоматическая настройка инструмента гарантируют точность и повторяемость. BEND MASTER 65 снижает время цикла при серийном производстве и при выполнении программ с несколькими малыми партиями.

Особенности / Преимущества

• 10 полностью электрически управляемых осей: постоянная повторяемость и точность во времени.
• Изгиб по и против часовой стрелки с переменным радиусом и мультирадиусом в одном цикле.
• Высокая производительность и экономия энергии.
• Система управления IMS последнего поколения: гибкая, интуитивная и удобная в использовании.
• Сниженная занимаемая площадь для гибочной головки.
• Автоматическая настройка инструмента и быстрая переналадка.
• Модуляция тяги для гибки очень узких радиусов.
• Доступны версии с мультирадиусом по и против часовой стрелки.
• 11-я управляемая ось: возврат матрицы (инструмента).
• Опция пробивки (панч).
• Импорт файлов IGES и мгновенный анализ технологической осуществимости.
• Компенсация упругого восстановления материала.
• Удаленная поддержка с помощью веб-камеры.
• Панель Handy Machine Operator управляет всеми осями в пределах зоны безопасности.
• Автоматизация процессов с опциями загрузки/выгрузки; платформа IMS доступна на ПК.

Технические данные (таблица)
Габариты (Д x Ш x В): 6780 x 1750 x 1900 мм
Высота рабочего стола: 1100 мм
Масса: 4700 кг
Вместимость гибки (сталь R=400 N/mm²): Ø 65 x 3,2 мм
Максимальный средний радиус: 250 мм
Максимальный вертикальный ход гибочной головки: 310 мм
Точность электрических осей: ± 0,05
Скорость каретки: 715 мм/с
Скорость вращения рычага: 150°/с
Скорость вращения трубы: 750°/с
Макс. длина трубы при переднем упоре: 3300 мм
Макс. длина трубы при заднем упоре: 5000 мм

Характеристики

• Модель: BEND MASTER 65
• Производитель: IBP PEDRAZZOLI
• Управление: IMS management control (Windows)
• Процессор: Intel i7 10-го поколения
• Оси: 10 полностью электрических управляемых осей (11-я ось для возврата матрицы)
• Вместимость гибки: Ø 65 x 3,2 мм (сталь R=400 N/mm²)
• Максимальный средний радиус: 250 мм
• Вертикальный ход головки: 310 мм
• Точность осей: ± 0,05
• Скорость каретки: 715 мм/с
• Скорость вращения рычага: 150°/с
• Скорость вращения трубы: 750°/с
• Макс. длины труб: передний упор 3300 мм, задний упор 5000 мм
• Высота рабочего стола: 1100 мм
• Габариты (ДxШxВ): 6780 x 1750 x 1900 мм
• Масса: 4700 кг
• Интерфейс: сенсорный экран
