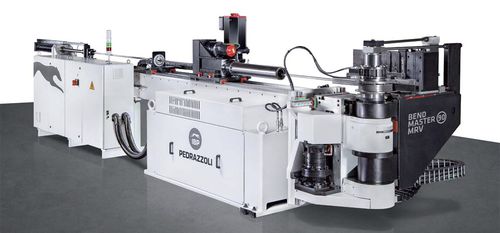

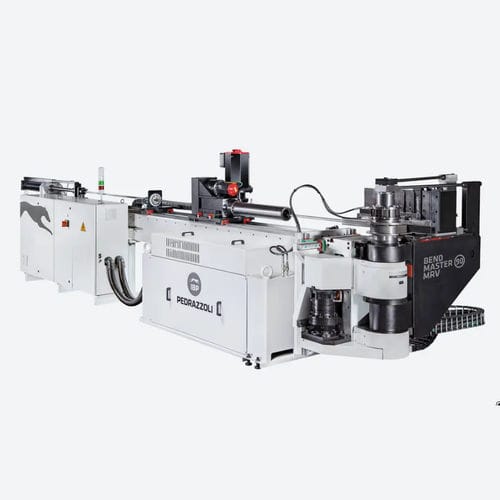

Электрогидравлический гибочный пресс BEND MASTER 90

электрическийдля трубдля профилей

Обзор
Электрический гибочный станок для труб BEND MASTER 90 от IBP PEDRAZZOLI объединяет в себе собственную систему управления IMS, процессор Intel i7 10-го поколения и сенсорный интерфейс. Программное обеспечение поддерживает опции и индивидуальные настройки по требованию клиента. Автоматические системы загрузки и выгрузки обеспечивают автономную работу, а настраиваемые карты ввода/вывода позволяют интегрировать машину в специализированные рабочие острова, питательные устройства или роботы. Быстрая смена оснастки и интуитивное управление обеспечивают повторяемую точность и сокращение циклов как в серийном, так и в мелкосерийном производстве.

Особенности

• 6 управляемых и синхронизированных осей: стабильная повторяемость и долговременная точность.
• Гибка с фиксированным и переменным радиусом, возможна с использованием оправки (мандреля) и методом сжатия.
• Автоматическая смена инструмента и радиуса для быстрого наладки.
• Усилитель (booster) на каретке позволяет получать узкие радиусы изгиба.
• Система управления IMS: гибкая, интуитивная и удобная в эксплуатации.
• Функции энергосбережения.

Преимущества

• Вместимость гибки до Ø90×4 мм (сталь R=400 N/mm2).
• Машина рассчитана на тяжёлые условия эксплуатации.
• Сбалансированные характеристики по скорости, точности и долговечности.
• Возможность применения матриц разных радиусов для изготовления сложных деталей.
• Устройство возврата матрицы входит в стандартную комплектацию.
• Быстрая переналадка оснастки: подходит для массового и мелкосерийного производства; доступны мноградиусные версии по или против часовой стрелки.
• Импорт файлов IGES и оперативный анализ технологичности детали.
• Удалённая поддержка через веб-камеру; платформа IMS доступна на ПК.

Технические характеристики

• Модель: BEND MASTER 90
• Максимальная способность гибки: Ø90×4 мм (сталь R=400 N/mm2)
• Максимальный радиус изгиба: 400 мм
• Габариты (Д×Ш×В): 8000 × 2350 × 1950 мм
• Высота рабочей плоскости: 1310 мм
• Масса: 7400 кг
• Точность электрических осей: ±0,1
• Скорость каретки: 1100 мм/с
• Скорость вращения рычага: 64°/с
• Скорость вращения трубы: 287°/с
• Макс. длина трубы (передний упор): 4000 мм
• Макс. длина трубы (задний упор): 5400 мм
• Управление: IMS intelligent motion system (проприетарная)
• Процессор: 10th generation Intel i7
• Интерфейс: сенсорный экран; поддерживается импорт IGES; доступна удалённая поддержка
