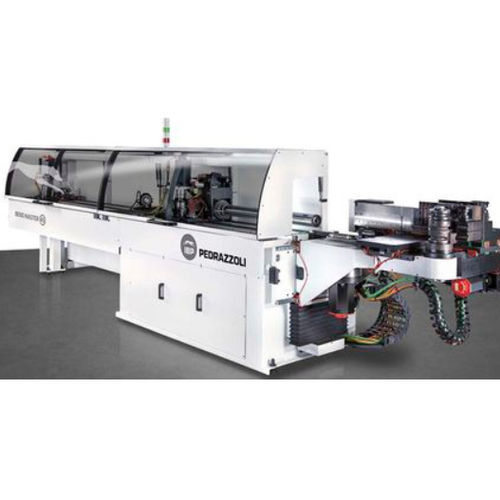

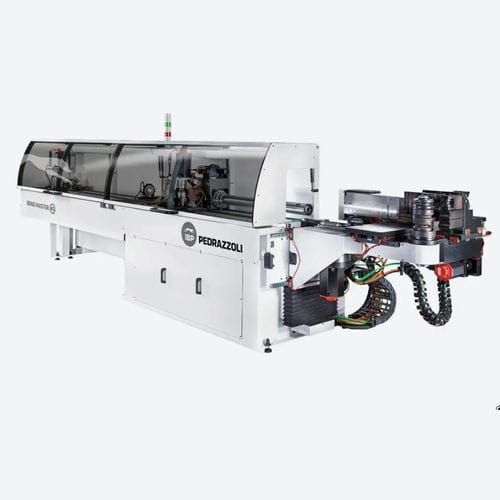

Полностью электрический гибочный пресс BEND MASTER 45

для трубдля профилейгоризонтальный

Описание
BEND MASTER 45 — полностью электрический станок для гибки труб с внутренне разработанным управлением IMS, процессором Intel i7 10-го поколения и сенсорным экраном. Автоматические системы загрузки/выгрузки и настраиваемые входы/выходы обеспечивают интеграцию с рабочими островами, исполнительными единицами или роботами для автономных рабочих мест. Быстрая смена инструмента и автоматическая его регулировка гарантируют повторяемую точность при серийном производстве и малых партиях.

Функции

• 11? нет — 10 полностью электрических осей для постоянной повторяемости и точности.
• Гибка по часовой и против часовой стрелки с переменным и мультирадиусом в одном цикле.
• Высокая производительность и сокращение времени цикла.
• Система управления IMS: гибкая, интуитивная, готова к Industry 4.0.
• Энергоэффективная конструкция.

Преимущества

• Компактный изгибающий узел.
• Полная защита задней части с кожухом.
• Автоматическая настройка инструмента и быстрый запуск.
• Модуляция усилия для изгиба очень маленьких радиусов.
• Доступны версии: однорадиусная или мультирадиусная (по и против часовой стрелки).
• Опциональная 11‑я управляемая ось для возврата матрицы.
• Возможность пробивки и импорт IGES-файлов.
• Мгновенный анализ реализуемости детали и компенсация отдачи материала.
• Удалённая помощь через веб‑камеру и панель оператора Handy Machine в зоне безопасности.
• Автоматизация процессов с опциями погрузки/разгрузки; платформа IMS доступна для ПК.

Технические данные (таблица)
Габариты (Д x Ш x В): 6300 x 1430 x 1900 мм
Высота рабочей плоскости: 1100 мм
Масса: 3100 кг
Возможности гибки (сталь R = 400 N/mm²): 45 x 3 мм
Макс. средний радиус: 150 мм
Макс. вертикальный ход головы: 290 мм
Точность электрических осей: ± 0,05
Скорость каретки: 926 мм/с
Скорость вращения рычага: 202,5°/с
Скорость вращения трубы: 600°/с
Макс. длина трубы (передний упор): 3000 мм
Макс. длина трубы (задний упор): 4600 мм

Технические характеристики

• Модель: BEND MASTER 45
• Управление: IMS (Intelligent Motion System) на базе Windows
• Процессор: Intel i7 10-го поколения
• Интерфейс: сенсорный экран
• Оси: 10 полностью электрических осей (+ опц. 11‑я ось)
• Автоматизация: загрузка/разгрузка, интеграция с роботами
