5-осный обрабатывающий центр ROLLER
6 осейуниверсальныйдля стали

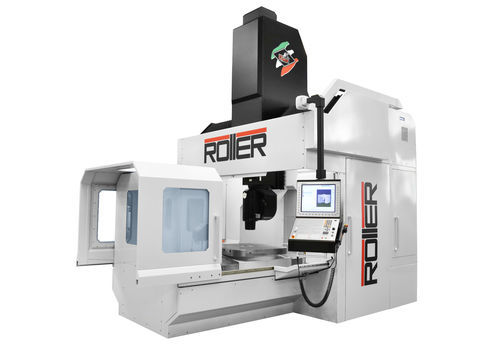

5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали
5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали
5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали - изображение - 2
5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали - изображение - 3
5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали - изображение - 4
5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали - изображение - 5
5-осный обрабатывающий центр - ROLLER - Parpas - 6 осей / универсальный / для стали - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5-осный, 6 осей
Направление шпинделя
универсальный
Обрабатываемое вещество
для стали, для алюминия, для алюминиевого сплава, для сплава из титана, для легкого сплава, для нержавеющей стали, для композитов
Структура
с фиксированной рамой, с наклонным поворотным столом
Передний конец шпинделя
HSK-63-A
Сопутствующие функции
для фрезерования, для сверления, для токарной обработки, для очистки
Применение
для алюминиевых профилей, для профильных элементов, для автомобильной промышленности, для форм, для авиационно-космической промышленности, для аэронавтики, для изготовления штампов и пресс-форм, для производства алюминия, для авиационной промышленности, для титана, для газовой турбины
Другие характеристики
с высокой скоростью, высокоэффективный, с высокой производительностью, компактный, высокой точности, высокая жесткость, с автоматической погрузкой, с автоматическим устройством смены инструментов, со встроенным устройством замены паллет, для производства
Ход Х

МИН.: 1 200 mm
(47,24 in)

МАКС.: 2 000 mm
(78,74 in)

Ход Y

МИН.: 1 800 mm
(70,87 in)

МАКС.: 2 030 mm
(79,92 in)

Ход Z

1 000 mm
(39,37 in)

Скорость вращения

МИН.: 0 rpm
(0 rad.min-1)

МАКС.: 22 000 rpm
(138 230 rad.min-1)

Мощность

МИН.: 0 W
(0 hp)

МАКС.: 47 W
(0,06 hp)

Скорость подачи по оси X

МИН.: 0 mm/min
(0 in/s)

МАКС.: 30 000 mm/min
(19,69 in/s)

Скорость подачи по оси Y

МИН.: 0 mm/min
(0 in/s)

МАКС.: 30 000 mm/min
(19,69 in/s)

Скорость подачи по оси Z

МИН.: 0 mm/min
(0 in/s)

МАКС.: 30 000 mm/min
(19,69 in/s)

Описание

Описание
ROLLER — это 5-осевой обрабатывающий центр с фиксированным порталом и поворотным подвижным столом, спроектированный для оптимального сочетания производительности, надежности и доступности. Обеспечивает плавные и точные перемещения и подходит для 5-осевой обработки цилиндрических, симметричных или сложных геометрических деталей.

Проектирование, оптимизированное с помощью FEM-анализа, повышает жесткость конструкции и способствует снижению вибраций в процессе обработки. Низкие трения и высокая динамика перемещений обеспечивают высокие динамические характеристики как при черновой, так и при чистовой обработке, что положительно влияет на экономичность цикла.

Машина оснащена настраиваемым магазином инструментов, размещённым вне рабочего поля. Удаление стружки осуществляется с помощью шнеков, подающих стружку на тянущий тип конвейера со боковым выводом. Кожух с решением открывания в виде туннеля освобождает стол для загрузки/выгрузки и обеспечивает лёгкий доступ к рабочей зоне.

Применения
  • Автомобильная промышленность
  • Авиация
  • Общее машиностроение
  • Энергетика
  • Космическая отрасль

Особенности / преимущества
  • Портальная конструкция с подвижным столом
  • Конфигурации с решениями токарно-фрезерной обработки
  • Универсальные варианты закрепления на рабочей площади
  • Широкий доступ к рабочей зоне
  • Возможность паллетизации и интеграции в гибкие производственные системы
  • Магазин инструмента расположен вне рабочего поля
  • Удаление стружки через шнеки и тянущий конвейер со боковым выводом
  • Кожух с туннельным открыванием для удобной загрузки/выгрузки
  • Компактная и универсальная, подходит для автоматизированных ячеек и гибких производственных циклов

Характеристики / технические параметры
  • Продольный ход: 1.200 mm
  • Поперечный ход: 1.800 mm
  • Вертикальный ход: 1.000 mm
  • Подачи: 0 ÷ 30.000 mm/1`
  • Шпиндель: up to 47 kW • 190 Nm • 22.000 rpm
  • Конус шпинделя: HSK-63A
  • Крутящий момент (указание): 117 Nm (значение присутствует в документации на странице)
  • Мощность (указание): 37 kW (значение присутствует в документации на странице)
  • Скорость шпинделя (указание): 22.000 rpm
  • Магазин инструментов: настраиваемый, расположен вне рабочего поля
  • Системы удаления стружки: шнеки + тянущий конвейер со боковым выводом
