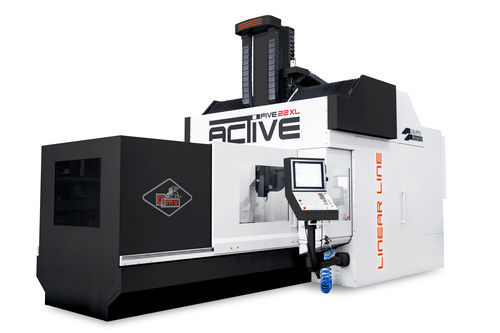

Обрабатывающий центр 5 осей ACTIVE FIVEуниверсальныйдля сталидля алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- универсальный
- Обрабатываемое вещество
- для стали, для алюминия, для алюминиевого сплава, для сплава из титана, для легкого сплава, для нержавеющей стали, для композитов
- Структура
- с фиксированной рамой, с подвижным столом
- Передний конец шпинделя
- HSK-63-A
- Сопутствующие функции
- для фрезерования
- Другие характеристики
- с высокой скоростью, высокоэффективный, с высокой производительностью, с высокой скоростью подачи, высокой точности, высокая жесткость, высокая мощность, с линейными электродвигателями, с автоматической погрузкой, с автоматическим устройством смены инструментов
- Ход Х
МАКС.: 4 000 mm
(157,48 in)МИН.: 2 200 mm
(86,61 in)- Ход Y
2 030 mm
(79,92 in)- Ход Z
1 000 mm
(39,37 in)- Скорость вращения
МАКС.: 22 000 rpm
(138 230 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Мощность
МАКС.: 47 kW
(63,9 hp)МИН.: 0 kW
(0 hp)- Скорость подачи по оси X
МАКС.: 60 000 mm/min
(39,37 in/s)МИН.: 0 mm/min
(0 in/s)- Скорость подачи по оси Y
МАКС.: 60 000 mm/min
(39,37 in/s)МИН.: 0 mm/min
(0 in/s)- Скорость подачи по оси Z
МАКС.: 60 000 mm/min
(39,37 in/s)МИН.: 0 mm/min
(0 in/s)
Описание
Обзор
5-осевой фрезерный центр с линейными двигателями, стационарным порталом и подвижным столом, разработанный для высокоскоростной 5-осевой обработки. Спроектирован для обеспечения высокой динамики, точности и надежности; подходит для деталей сложной геометрии в аэрокосмической отрасли, инструментальном производстве, энергетике и прецизионной механике.
Основные характеристики
Привод всех осей линейными двигателями для быстрых, плавных и безизносных перемещений. Оптимизированная жесткая конструкция с FEM-анализом для снижения/исключения вибраций в процессе обработки. Низкое трение и высокие ускорения осей обеспечивают высокую динамическую производительность при чистовой и черновой обработке, повышая экономичность всего технологического цикла.
Детали конструкции и эксплуатации
Инструментальный магазин конфигурируемый, расположен за пределами рабочей зоны. Удаление стружки с помощью шнеков и тянущего конвейера с боковым выводом. Ограда с туннельным клапаном, оставляющая стол свободным для загрузки/выгрузки и облегчающая доступ в рабочую зону.
Гибкость и интеграция
Широкие возможности палетизации с различными решениями и интеграцией в гибкие производственные системы. Предусмотрена подготовка для автоматизации и многозадачных применений, обеспечивая скорость, точность и гибкость в одной машине.
Применения
Характеристики / технические спецификации
5-осевой фрезерный центр с линейными двигателями, стационарным порталом и подвижным столом, разработанный для высокоскоростной 5-осевой обработки. Спроектирован для обеспечения высокой динамики, точности и надежности; подходит для деталей сложной геометрии в аэрокосмической отрасли, инструментальном производстве, энергетике и прецизионной механике.
Основные характеристики
Привод всех осей линейными двигателями для быстрых, плавных и безизносных перемещений. Оптимизированная жесткая конструкция с FEM-анализом для снижения/исключения вибраций в процессе обработки. Низкое трение и высокие ускорения осей обеспечивают высокую динамическую производительность при чистовой и черновой обработке, повышая экономичность всего технологического цикла.
Детали конструкции и эксплуатации
Инструментальный магазин конфигурируемый, расположен за пределами рабочей зоны. Удаление стружки с помощью шнеков и тянущего конвейера с боковым выводом. Ограда с туннельным клапаном, оставляющая стол свободным для загрузки/выгрузки и облегчающая доступ в рабочую зону.
Гибкость и интеграция
Широкие возможности палетизации с различными решениями и интеграцией в гибкие производственные системы. Предусмотрена подготовка для автоматизации и многозадачных применений, обеспечивая скорость, точность и гибкость в одной машине.
Применения
- Автомобильная промышленность
- Авиация
- Общий машиностроительный сектор
- Энергетика
- Космическая отрасль
Характеристики / технические спецификации
- Архитектура: стационарный портал и подвижный стол
- Моторизация: линейные двигатели на всех осях
- Продольный ход: 2 200 • 3 000 • 4 000 mm
- Поперечный ход: 2 030 mm
- Вертикальный ход: 1 000 mm
- Подачи: 0 ÷ 60 000 mm/min
- Шпиндель: до 47 kW • 190 Nm • 22 000 rpm
- Конус шпинделя: HSK-63A
- Инструментальный магазин: конфигурируемый, расположен за пределами рабочей зоны
- Вывод стружки: шнеки + тянущий конвейер с боковым выводом
- Доступ в рабочую зону: ограждение с туннельным открытием для свободного доступа к столу
- Предусмотрено: решения для палетизации и интеграции в гибкие производственные системы
