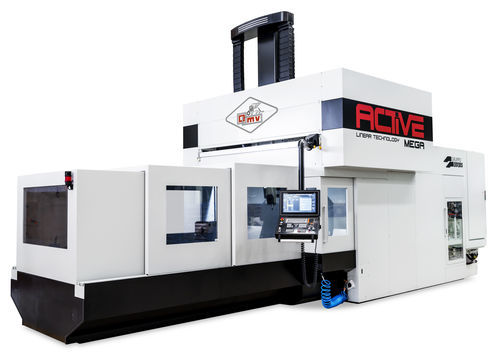

Обрабатывающий центр 5 осей ACTIVE MEGA

универсальныйдля сталидля алюминия

Обзор ACTIVE MEGA — фрезерный центр с линейными моторами, стационарным порталом и подвижным столом, спроектированный для высокодинамичных обработок на больших деталях. Это самая крупная модель в линейке ACTIVE, разработанная для обеспечения точности и динамики при обработке крупногабаритных компонентов. Конструкция, оптимизированная методом конечных элементов (FEM), повышает жёсткость и снижает вибрации, улучшая показатели черновой и чистовой обработки и экономику всего технологического цикла.

Конструкция и перемещение Станок оснащён приводами осей на линейных моторах для быстрых, плавных и безизнашиваемых перемещений. Конструкция со стационарным порталом и подвижным столом обеспечивает большое рабочее пространство при компактной занимаемой площади. Тепловая стабилизация суппорта и низкие трения по осям обеспечивают высокие ускорения и повторяемость.

Инструментальный магазин и система удаления стружки Конфигурируемый инструментальный магазин, размещённый за пределами рабочего поля. Удаление стружки осуществляется через шнеки, подающие в цепной конвейер с боковой разгрузкой. Тоннельная ограждающая конструкция освобождает стол для загрузки/разгрузки и обеспечивает удобный доступ к зоне обработки.

Интеграция и автоматизация Широкие возможности паллетизации и интеграции в системы гибкого производства (FMS). Предназначен для высокоскоростной 3- и 5-осевой обработки, подходит для интеграции в автоматизированные и бесконтрольные процессы, обеспечивая баланс между динамикой и геометрической стабильностью.

Применения

• Автомобильная промышленность
• Авиация
• Общий машиностроительный сектор
• Энергетика
• Космическая отрасль

Ключевые преимущества / Hotspots

• Приводы осей на линейных моторах для высокой динамики
• Стационарный портал и подвижный стол
• Большое рабочее пространство при компактной занимаемой площади
• Тепловая стабилизация суппорта
• Гибкость оснащения рабочей зоны
• Эргономичный доступ для загрузки/разгрузки

Шпиндельные головки и доступные решения

• TET — непрерывная универсальная позиционируемая головка с мотор-шпинделем
• TWE — вильчата́я головка с мотор-шпинделем
• TUB — би-вращающаяся головка с мотор-шпинделем

Документация Брошюра доступна по запросу (техническая документация и брошюра продукта).

Технические характеристики

• Коммерческое наименование: ACTIVE MEGA
• Тип: фрезерный центр с линейными моторами, стационарным порталом и подвижным столом
• Ход по X (продольный): 2 200 • 3 200 • 4 200 мм
• Ход по Y (поперечный): 2 050 мм
• Ход по Z (вертикальный): 1 100 мм
• Подачи (быстрые): 0 ÷ 60 000 мм/мин (ориентировочное значение каталога)
• Шпиндель: до 47 кВт • 190 Нм • 22 000 об/мин (варианты доступны)
• Скорость шпинделя (варианты): до 18 000 об/мин и до 22 000 об/мин в зависимости от конфигурации
• Конус шпинделя (опции): HSK-63A • ISO40 • HSK-100A • ISO50 (в зависимости от версии)
• Приводы: линейные моторы по осям для высоких ускорений и низкого износа
• Инструментальный магазин: конфигурируемый, расположен вне рабочего поля
• Система удаления стружки: шнеки + цепной конвейер с боковой разгрузкой
• Типичные применения: аэрокосмическая отрасль, энергетика, пресс-формы, прецизионная механика, автомобильная промышленность
