Обрабатывающий центр 5 осей ROLLER XL
6 осейуниверсальныйдля стали

Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали

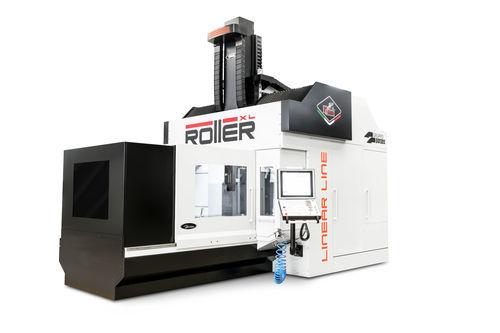

Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 2
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 3
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 4
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 5
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 6
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 7
Обрабатывающий центр 5 осей - ROLLER XL - Parpas - 6 осей / универсальный / для стали - изображение - 8
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
5 осей, 6 осей
Направление шпинделя
универсальный
Обрабатываемое вещество
для стали, для алюминия, для алюминиевого сплава, для сплава из титана, для легкого сплава, для нержавеющей стали, для композитов
Структура
с фиксированной рамой, с наклонным поворотным столом
Передний конец шпинделя
HSK-63-A
Сопутствующие функции
для фрезерования, для сверления, для токарной обработки, для очистки
Применение
для крупногабаритных деталей, для автомобильной промышленности, для алюминиевых профилей, для форм, для авиационно-космической промышленности, для аэронавтики, для изготовления штампов и пресс-форм, для производства алюминия, для авиационной промышленности, для титана, для роторов генераторов, для черной металлургии, для глубоких отверстий, для газовой турбины
Другие характеристики
с высокой скоростью, высокоэффективный, с конвейерной лентой, с высокой производительностью, с высокой скоростью подачи, компактный, высокой точности, с автоматическим устройством смены инструментов, высокая жесткость, высокая мощность, с линейными электродвигателями, с автоматической погрузкой, с устройством замены паллет
Ход Х

2 050 mm
(80,71 in)

Ход Y

2 030 mm
(79,92 in)

Ход Z

1 000 mm
(39,37 in)

Скорость вращения

МИН.: 0 rpm
(0 rad.min-1)

МАКС.: 22 000 rpm
(138 230 rad.min-1)

Мощность

МИН.: 0 kW
(0 hp)

МАКС.: 47 kW
(63,9 hp)

Скорость подачи по оси X

МИН.: 0 mm/min
(0 in/s)

МАКС.: 60 000 mm/min
(39,37 in/s)

Скорость подачи по оси Y

МИН.: 0 mm/min
(0 in/s)

МАКС.: 60 000 mm/min
(39,37 in/s)

Скорость подачи по оси Z

МИН.: 0 mm/min
(0 in/s)

МАКС.: 60 000 mm/min
(39,37 in/s)

Описание

Описание
5-осевой обрабатывающий центр с фиксированным порталом и моторизованным поворотным столом, разработанный для глубокого сверления. В версии FULL LINEAR на всех осях установлены линейные двигатели, обеспечивающие высокие скорости перемещения и стабильную точность, что делает машину пригодной для безнадзорной работы. Конфигурация с поворотным (также для токарной обработки) столом позволяет выполнять непрерывную 5-осевую обработку сложных деталей с высокой структурной стабильностью.

Функциональные характеристики
Конструктивная оптимизация на основе FEM-анализов для повышения жесткости и снижения вибраций; низкое трение и большие ускорения осей для высоких динамических показателей как при чистовой, так и при черновой обработке. Инструментальный магазин настраиваемый и расположен вне рабочей зоны. Удаление стружки посредством шнеков, подающих на драговый конвейер с боковым выгрузом. Обрешетка с туннельным открыванием, оставляющая стол свободным для погрузки/разгрузки и упрощающая доступ к рабочей области.

Интеграция и автоматизация
Широкие возможности паллетизации с различными решениями и/или интеграцией в гибкие производственные системы (FMS). Подготовлена для систем паллетизации и интеграции в линии FMS, идеально подходит для автоматизированного производства в указанных отраслях.

Применения
  • Автомобильная промышленность
  • Авиация
  • Общий машиностроительный сектор
  • Энергетическое производство
  • Космическая отрасль

Преимущества / технические особенности
  • Фиксированный портал и подвижный стол
  • Многофункциональная конфигурация с возможностью токарной/фрезерной обработки
  • Возможность глубокого сверления
  • Универсальность оснастки рабочей зоны
  • Широкий доступ к рабочей области
  • Возможность паллетизации
  • Полная комплектация линейными двигателями

Технические характеристики
  • Ход X: 2 050 мм
  • Ход Y: 2 030 мм
  • Ход Z: 1 000 мм
  • Подачи: 0 ÷ 60 000 мм/мин
  • Шпиндель: до 47 кВт • 190 Нм • 22 000 об/мин
  • Конус шпинделя: HSK-63A
  • Привод осей: линейные двигатели на всех осях (версия FULL LINEAR)
  • Стол: поворотный стол (также для точения), подвижный стол
  • Инструментальный магазин: настраиваемый, размещён вне рабочей зоны
  • Удаление стружки: шнеки + драговый конвейер с боковым выгрузом
  • Обрешетка: туннельное открывание для лёгкого доступа и погрузки/разгрузки
  • Интеграция: подготовлена для паллетизации и интеграции в линии FMS
  • Рекомендуемые отрасли: авиационно-космическая, энергетика, общий машиностроительный сектор, пресс-формы, автомобильная, авиация, космос
