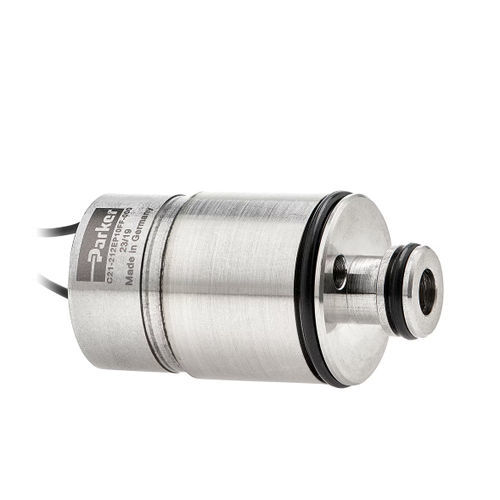

Электромагнитный клапан 2/3 канала C21 series

нормально закрытыйдля газас манифольдом

Краткое описание
C21 — картриджный соленоидный клапан диаметром 21 мм, доступный в исполнениях 2-ходовой и 3-ходовой, нормально закрытый. Разработан для управления газами в устройствах для биомедицины и медицинской техники; обеспечивает быструю реакцию, низкую утечку и длительный ресурс циклов при монтаже на коллектор (manifold).

Технические характеристики

• Серия / Модель: C21
• Диаметр: 21 мм
• Конфигурации: 2-ходовой и 3-ходовой, нормально закрытый
• Расход: до 140 SLPM
• Макс. рабочее давление: 145 psi (10 bar)
• Размеры отверстий (inch / mm): 0.040 / 1.0, 0.080 / 2.0, 0.12 / 3.0, 0.16 / 4.0
• Температура эксплуатации: 0 °C до 50 °C (32 °F до 122 °F)
• Номинальное число циклов: 20 миллионов циклов (2- и 3-ходовые)
• Привод: соленоид (электронный)
• Метод управления: по току или по напряжению
• Потребляемая мощность: типично 2,5–2,6 W
• Входное напряжение: 12 VDC или 24 VDC
• Электрическое подключение: провода 3.2"
• Конструкция: корпус и основание штока из нержавеющей стали (серии 300 и 400)
• Материалы уплотнений: FKM или EPDM
• Габариты: высота 39 мм, ширина 21 мм
• Вес: 60 г
• Время отклика: < 10 ms
• Утечка: < 0.0116 sccm
• Подключение порта: картриджная герметизация; монтаж: manifold
• Тип рабочей среды: газы

Применение и совместимость

• Разработан для биомедицинских и медицинских устройств: компрессионная терапия, концентраторы и накопители кислорода, терапия ран отрицательным давлением
• Монтаж на коллектор для компактной интеграции в систему
• Подходит для точного регулирования расхода газа с требованием быстрой реакции и длительного ресурса циклов
• Доступны варианты уплотнений (FKM, EPDM) для совместимости с различными медицинскими газами
