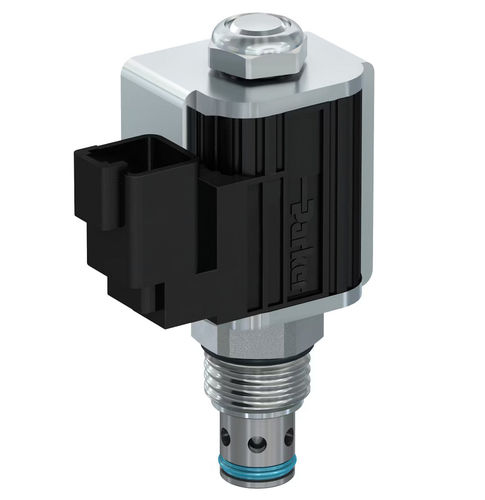

Электромагнитный клапан с прямым приводом DS series

2 каналанормально открытыйнормально закрытый

Двухходовые соленоидные клапаны Parker с маковкой проверяют поток в одном направлении с очень низкой утечкой и свободным потоком в противоположном; возможны нормально-открытые и нормально-закрытые конфигурации. Они рассчитаны на давление до 350 бар (5000 фунтов на кв. дюйм) и расход до 260 л/мин (70 галлонов в минуту). Двухходовые соленоидные клапаны Parker типа poppet имеют проверенную конструкцию, которая обеспечивает очень низкую утечку при перекрытии потока в одном направлении и минимальное падение давления в положении свободного потока. Эти клапаны могут работать с потоками гидравлических систем до 260 л/мин и давлением до 350 бар, причем возможны как нормально-открытые, так и нормально-закрытые конфигурации. Двухходовые соленоидные клапаны Parker с маковкой идеально подходят для разгрузки и удержания груза, где требуется низкий уровень утечки через маковку в мобильных, промышленных и производственных системах. Если в носовой части картриджа (порт 1) создается давление, достаточное для преодоления силы пружины и отжатия маковой трубы от седла, поток будет проходить через порт 1 в порт 2. Когда на катушку подается напряжение, пилотный поппет поднимается со своего седла, стравливая давление внутри поппета в порт 1. Это создает дисбаланс давления на основной точке, в результате чего она поднимается и пропускает поток из боковой части в носовую (из 2 в 1). Поскольку эти клапаны управляются пилотом, для преодоления пружины и подъема толкателя необходим минимальный перепад давления (25-50 фунтов на кв. дюйм), а также поток между отверстиями 2 и 1. Пилот нормально открытого клапана удерживается на своем седле под действием силы пружины. Поток пилота отводится в отверстие 1, создавая дисбаланс давления, который перемещает основной поппет. Этот перепад поднимает маковку, обеспечивая поток из боковой части в носовую (2 - 1).
