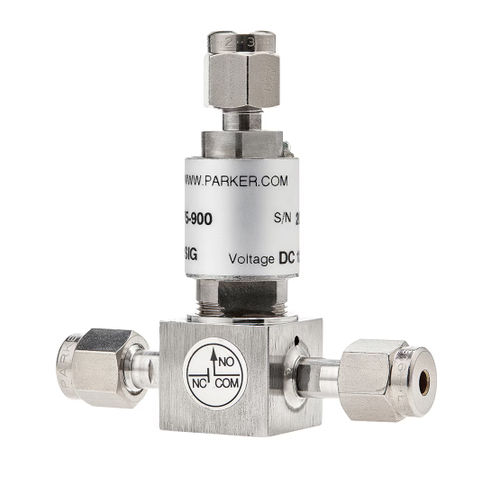

Дозирующий клапан для газа 99 series

высокий расходпрецизионныйвысокой точности

Краткое описание
Миниатюрные клапаны серии 99 от Parker обеспечивают дозирование и управление газом с высокой скоростью и при высоком давлении в компактном исполнении. Предназначены для аналитических и технологических применений, обеспечивают быструю реакцию, крайне низкие утечки и широкий температурный диапазон для точного управления газами.

Технические характеристики

• Пропускная способность: до 110 SLPM
• Макс. рабочее давление: 1250 psi (86,2 bar)
• Диапазон вакуум–давление: 1x10-5 torr до номинального давления
• Размеры отверстий (orifice): 0,030, 0,060, 0,116 in (0,76, 1,52, 2,95 mm)
• Рабочая температура: 40 °F до 221 °F (4 °C до 105 °C)
• Функции: 2-ходовой нормально закрытый (NC) и 3-ходовой универсальный
• Время срабатывания: < 5 ms (в зависимости от orifice)
• Утечка: 1 x 10-8 atm cc/sec He
• Габариты Д×Ш×В: 41,7–82,3 mm / 19,1–22,1 mm / 41,7–82,0 mm
• Вес: 87,9 g (3,1 oz)

Материалы и конструкция

• Материал корпуса: 316 нержавеющая сталь
• Материалы уплотнений: Vespel, никель с серебряным покрытием, FKM
• Доступны варианты orifice для подбора расхода и характеристик управления

Электрика и управление

• Привод: соленоид (электромагнит); Управление: электронное
• Метод управления: по току или напряжению
• Потребляемая мощность: 2,5 W или 4,2 W
• Входное напряжение: 12 VDC или 24 VDC
• Электрическое подключение: 12" проводные выводы

Соединения и монтаж

• Тип соединения: компрессионные фитинги A-LOK® или женские соединения VacuSeal®
• Размеры подключений: 1/16" A-LOK, 1/8" A-LOK, 1/4" (F) VacuSeal
• Крепление: монтажный винт

Применения

• Для газов: управление калибровочным газом для масс-спектрометров, газовая хроматография (GC), анализ технологических газов и управление газом при высоком давлении
• Подходит для интеграции в лабораторное и OEM аналитическое оборудование
