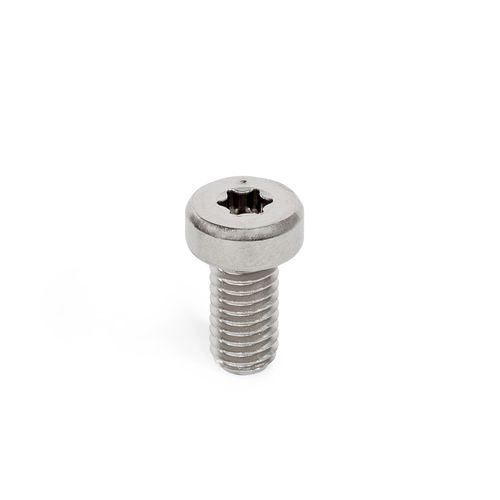

Винт с креплением GN 418.3

с цилиндрической головкойTorxиз стали

Эксцентриковые зажимные винты GN 418.3 зажимают заготовки с помощью эксцентриковых головок винтов, которые, в зависимости от размера, смещены на величину e относительно центральной оси хвостовика винта. Резьбовые отверстия для установки эксцентриковых зажимных винтов в приспособлении должны быть просверлены в соответствии с чертежом на расстоянии a от заготовки. Головка винта находится в положении зажима, когда эксцентриковый зажимной винт после полного завинчивания отворачивается настолько, что точка маркировки находится напротив зажимной поверхности заготовки. Для зажима эксцентриковые зажимные винты затягиваются с указанным моментом, при этом эксцентрик прижимается к заготовке. Максимально допустимый допуск заготовки t гарантирует, что расстояние зажима находится в благоприятном для эксцентрика диапазоне.
