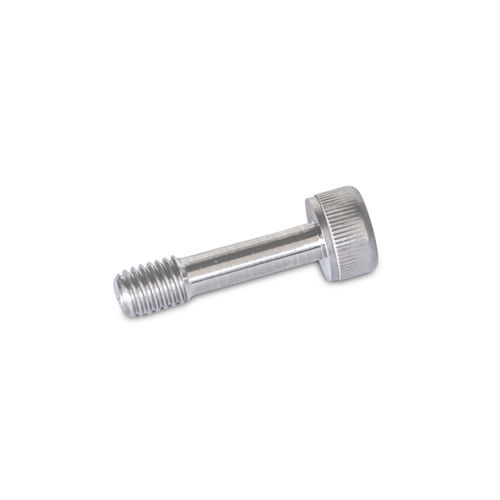

Винт с внутренним шестигранником GN 912.2

с креплениемс цилиндрической головкойс шестигранным углублением

Винты с внутренним шестигранником GN 912.2 могут использоваться для предотвращения потери винта с накатанной головкой благодаря углублению d3 на шпильке. Таким образом, обеспечивается "пленение крепежного элемента" в соответствии с Директивой по машинному оборудованию 2006 / 42 / EG. При использовании вместо типичного резьбового отверстия необходимо предусмотреть резьбовые отверстия с резьбой d1 на каждом из двух собираемых элементов. Кроме того, с одной или обеих сторон необходимо вырезать зазорное отверстие d4. В зависимости от конструкции и требуемой длины зажима a1 ... a3 присоединяемого элемента существует несколько вариантов сборки, как показано выше.
