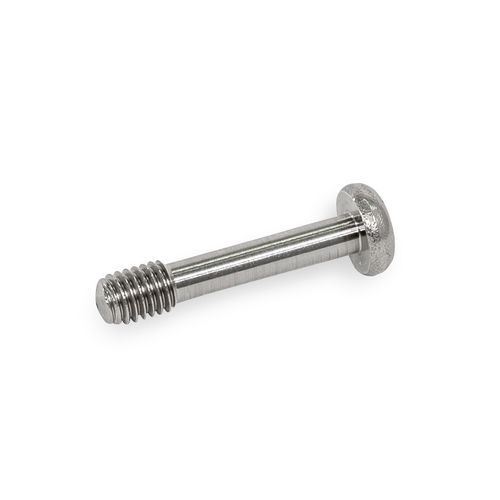

Винт с выпуклой цилиндрической головкой GN 7045.2

с креплениемPhillipsиз нержавеющей стали

Винты с круглой головкой GN 7045.2 имеют утопленную шпильку d3, что позволяет легко зафиксировать их от потери, например, в крышке. Таким образом, обеспечивается "пленение крепежного элемента" в соответствии с Директивой по машинному оборудованию 2006 / 42 / EG. Для этого вместо обычного сквозного / резьбового отверстия следует предусмотреть резьбу d1 с обеих сторон, при необходимости с соответствующим зазорным отверстием d4. В зависимости от конструкции и требуемой длины зажима a1 ... a3 крышки возможны различные варианты монтажа, как показано на рисунке.
