Гибкий соединитель для трубы MDM 12

Обзор

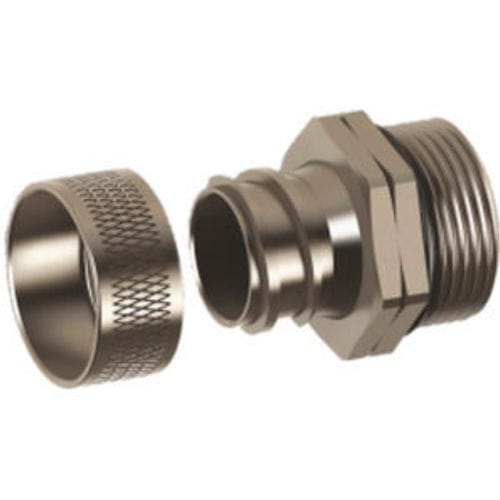

• Поворотный корпус, разработанный для подключения гибких спиральных труб Tacflex к корпусам или ответвлениям, где требуются метрические или PG резьбы.

Материалы и компоненты

• Кольцо: латунь, никелированное
• Корпус с поворотной вводной частью: латунь, никелированное
• O-ринк: NBR
• Соединительная резьба: метрическая (EN60423) / PG (DIN 40430)
• Степень защиты: IP54
• Диапазон температур: -30 °C до +100 °C
• Характеристики: Легкость сборки
• Версии: Варианты с фиксированным или поворотным корпусом
• Совместимость: Для использования с трубами OCGS, OPCGS или OPCHF

Технические данные (поворотный корпус метрическая / PG резьба)
Резьба (AG) | Код | H mm | GL mm | L mm | D mm | Ключ mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

Применение

• Используется для подключения гибких спиральных труб Tacflex к корпусам или ответвлениям, когда требуются метрические или PG резьбы.

Характеристики / технические спецификации

• Материал (кольцо и корпус): латунь, никелированное
• Материал O-ринга: NBR
• Стандарты резьбы: метрическая (EN60423) и PG (DIN 40430)
• Степень защиты от проникновения: IP54
• Рабочая температура: -30 °C до +100 °C
• Сборка: Легкая сборка; доступны версии с фиксированным или поворотным корпусом
• Совместимость: Для использования с трубами OCGS, OPCGS или OPCHF
• Диапазон размеров резьбы: M12 до M63 и PG 7 до PG 48 с соответствующими размерными данными, приведенными выше
