Гидравлический фитинг Flexible Spiral Conduit Fittings NPT Fixed Body

резьбовойкольцомиз никелевой латуни

Продукт

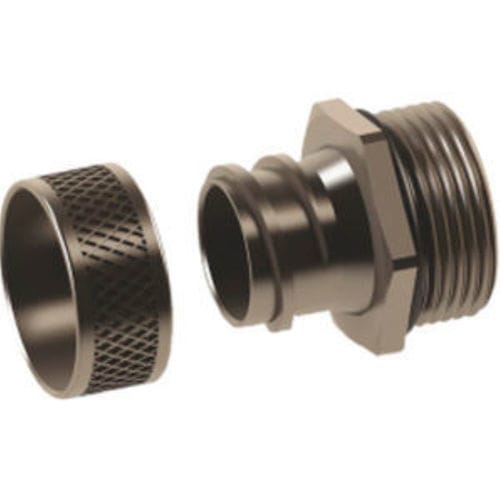

Соединитель для гибкого спирального трубопровода серии MNR с фиксированным корпусом, предназначен для NPT резьбовых соединений.

Материалы и основные данные

• Кольцо: никелированная латунь
• Корпус уплотнения: никелированная латунь
• O-образное кольцо: NBR
• Соединительная резьба: NPT (ANSI B1.20.1)
• Степень защиты: IP54
• Температурный диапазон: -30 °C до +100 °C

Свойства

• Простая сборка
• Доступны версии с фиксированным или поворотным корпусом
• Совместим с трубками OCGS, OPCGS и OPCHF

Технические данные - Размеры (мм)
NPT резьба | Код | H mm | GL mm | L mm | D mm | Ключ mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7,5 x 11,5
3/8 in | MNR 38 | 27,5 | 11,5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27,5 | 11,5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27,5 | 11,5 | 13 | 11 | 19 | 13 x 16,5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33,5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

Характеристики / Технические спецификации

• Материал (кольцо и корпус): никелированная латунь
• Материал O-ring: NBR
• Стандарт резьбы: NPT (ANSI B1.20.1)
• Класс защиты: IP54
• Рабочая температура: -30 °C до +100 °C
• Доступные версии: фиксированный корпус и поворотный корпус
• Совместимость: для использования с трубками OCGS, OPCGS или OPCHF
• Ключевое свойство: простота сборки
• Предоставленные коды/размеры: несколько размеров NPT с соответствующими кодами MNR и подробными размерами H/GL/L/D/Ключ/E (см. технические данные)
