Гидравлический фитинг Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

резьбовойDINиз никелевой латуни

Продукт

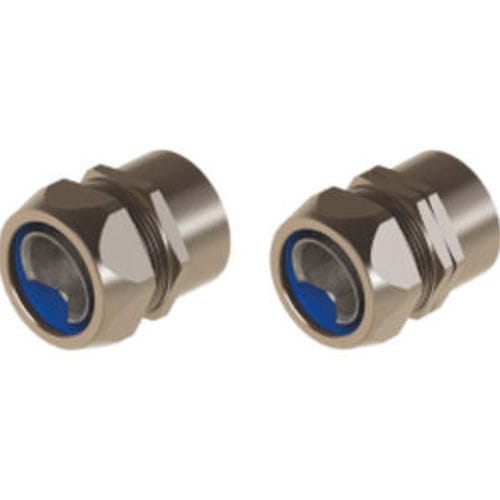

Фитинги для гибкого спирального канала, жидкостезащитные, внутренняя резьба NPT, фиксированные и вращающиеся — серии LSRND / LSRDND

Материалы и компоненты

• Гайка: лату́нь с никелевым покрытием
• Кольцо: PA6
• Обжимная гильза (ferrule): алюминий или латунь
• Корпус вводки: латунь с никелевым покрытием
• О-кольцо: NBR

Соединение и защита
Резьба соединения: Метрическая (EN60423) / PG (DIN 40430)
Класс защиты: IP67 (пыленепроницаемость и защита от временного погружения)
Температурный диапазон: -45 °C до +105 °C

Технические данные — NPT / ФИКСИРОВАННЫЙ КОРПУС
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Технические данные — ВРАЩАЮЩИЙСЯ КОРПУС
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Особенности / Технические характеристики

• Тип продукции: Фитинги для гибкого спирального канала, жидкостезащитные, с внутренней резьбой, NPT, в фиксированном и вращающемся исполнении
• Материал гайки: латунь с никелевым покрытием
• Материал кольца: PA6 (полиамид 6)
• Материал обжимной гильзы: алюминий или латунь
• Материал корпуса: латунь с никелевым покрытием
• О-кольцо: NBR
• Поддерживаемые резьбы: метрическая (EN60423) и PG (DIN 40430)
• Класс защиты: IP67
• Диапазон рабочих температур: -45 °C до +105 °C
• Доступные коды/размеры: Серии LSRND / LSRDND от 1/4" до 4" с соответствующими Spiral Measure LGT10 — LGT102
