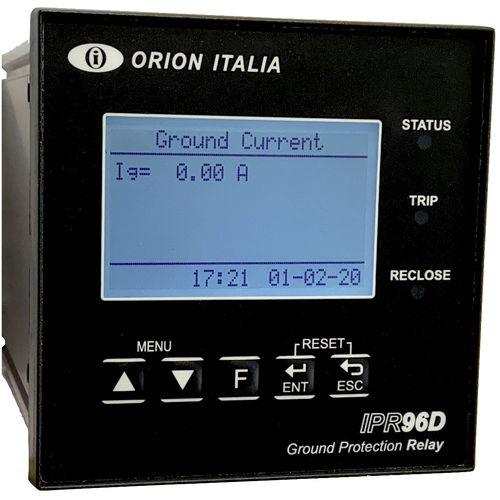

Реле защиты заземления (IPR96D) было разработано для измерения среднеквадратического тока заземления в нормальных условиях или при помехах.
Сигналы тока регистрируются через трансформатор тока (ТТ). Эта информация внутренне обрабатывается микропроцессором для принятия мер по защите тока, определенных стандартом ANSI, IAC или IEC.
Заявления
- Первичная и резервная защита для коммунальных фидеров, электростанций и промышленных распределительных систем
Защита и функциональность
- (50G/50N) Мгновенный перегрузочный ток на землю
- (51.1G/51.1N) Превышение тока заземления
- (51.2G/51.2N) Превышение тока заземления
- Включены кривые ANSI, IAC или IEC/BS142:
- умеренно-обратный
- обычная обратная величина
- очень обратный
- крайне обратный
- определённое время
Сообщение
- Порт связи RS485
- Дистанционное программирование заданных значений
- Протокол связи: Modbus RTU
Особенности
- Номинальная мощность ГНКТ выбирается с шагом 5 А (от 5 А до 5000 А)
- Измерение среднеквадратического тока заземления
- 1 отключающее реле и 2 программируемых вспомогательных реле
- Контролируйте падение мощности или внутреннее реле неисправностей
- Эксплуатация выключателя и отказ отключения
- Функции цифрового входа:
- дистанционный TRIP
- удалённый RESET
- дистанционная активация Aux Relay
- статус нарушителя
Сигнализация
- Светодиодная и ЖК-дисплейная индикация
- Индикация тока заземления
- Индикация и сохранение с помощью функции всплывающего меню состояния неисправностей и их значений
---
