Фильтр со штифтовым соплом для датчика Opto solino RTI
100-SO-10-MAN-001 / AN_SO_PN_26-05

Задача заказчика: Фильтры с игольчатыми соплами — это прецизионные микроперфорированные детали для фильтрации, управления потоками и дозирования. Производителям требуется надёжная инспекция для проверки матриц микроз отверстий, геометрии отверстий, состояния кромок, качества поверхности и загрязнений внутри отверстий.

Проблемы инспекции: Традиционные системы машинного зрения испытывают трудности из‑за микро‑масштабных повторяющихся структур и отражающих металлических поверхностей. Типичные сложности:

• сильные зеркальные отражения и блики на полированных/обработанных металлах
• сотни мелких повторяющихся отверстий, требующих стабильного контроля
• заусенцы и дефекты кромок на границах отверстий, влияющие на поток
• эффекты глубины и тени внутри отверстий, меняющие внешний вид при разных способах освещения
• частицы, остатки или закупорки внутри микропробоев
• вариации в обработке поверхности (следы обработки, различия полировки), маскирующие дефекты

Принцип технологии: Датчик solino® RTI применяет вычислительную съёмку, основанную на BRDF. За миллисекунды система снимает серию из 64 изображений при многократном направленном освещении и вычислительно восстанавливает информацию о отражательной способности поверхности, позволяя выявлять скрытые структуры. Ключевые элементы:

• 64 многовекторные LED‑освещения (интегрированный купол)
• съёмка методом фотометрического стерео
• восстановление поверхности на основе отражения
• компьютерное усиление дефектов

Применение: Датчик solino® 50×50 используется для инспекции фильтров после сверления, обработки или финишной обработки. Типичные объекты проверки:

• матрицы микроз отверстий и узоры перфорации
• кромки отверстий и качество отверстий
• качество поверхности фильтрующей пластины
• загрязнения, частицы и закупорки внутри отверстий
• структурная однородность по всей детали

Съёмка под 64 направлениями освещения повышает контраст как поверхностных аномалий, так и структурных нарушений.

Преимущества технологии: Контролируемое многовекторное освещение и вычислительная реконструкция улучшают обнаружение:

• заусенцев и дефектов кромок вокруг микроз отверстий
• загрязнений или закупорок внутри отверстий
• микро‑царапин и следов обработки
• вариаций шероховатости по пластине

Метод особенно эффективен для отражающих металлических деталей с повторяющимися микро‑признаками.

Архитектура решения: Типичные компоненты системы:

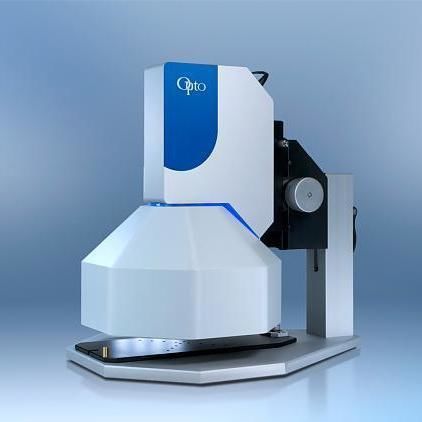

• датчик solino® RTI с интегрированным куполом из 64 LED
• высокодетализированная 20 МП промышленная камера (компонент системы)
• программное обеспечение solinoStudio для захвата, реконструкции и анализа

Компактный дизайн датчика облегчает интеграцию в автоматизированные производственные линии или инспекционные станции. Типичный рабочий процесс:

• разместить фильтрующую деталь под датчиком solino®
• снять серию изображений при разных направлениях освещения
• вычислительно восстановить информацию о отражательной способности поверхности
• визуализировать и анализировать результаты в solinoStudio

Заключение: Комбинируя контролируемое многовекторное освещение с BRDF‑базирующимся вычислительным изображением, датчик solino® RTI делает видимыми микроструктуры и дефекты, которые традиционная система зрения пропускает. Это обеспечивает надёжную инспекцию фильтров, раннее обнаружение дефектов и стабильное качество в приложениях фильтрации и управления потоками.

• Технические характеристики:Принцип вычислительного изображения на базе BRDF
• Съёмка серии из 64 изображений под несколькими направлениями освещения
• 64 многовекторные LED‑освещения (интегрированный купол)
• фотометрическое стерео и восстановление поверхности на основе отражения
• компьютерное усиление дефектов и структурные режимы CPI‑изображения
• Типичный датчик: solino® 50×50 sensor / solino® RTI sensor
• Артикул на странице: 100-SO-50-MAN-001 solino® 50x50-Viewer & Stand
• Високодетализированная 20 МП промышленная камера (компонент системы)
• solinoStudio ПО для захвата, реконструкции и анализа
• Компактный дизайн для интеграции в автоматизированное производство или инспекционные станции
