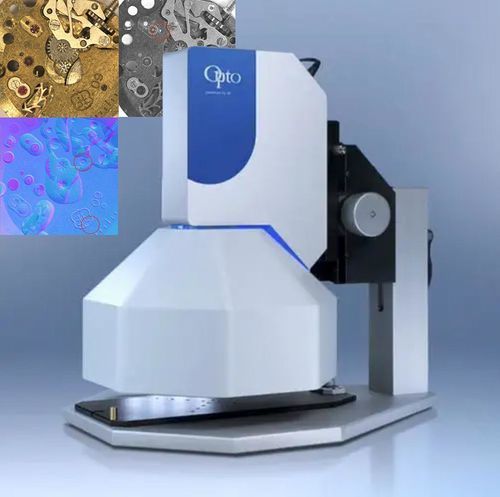

Датчик Anomaly Opto solino® RTI для часовых механизмов
100-SO-10-MAN-001 / AN_SO_WM_26-05

Обзор
Датчик solino® RTI от Opto выявляет структуры поверхности и аномалии на деталях прецизионных часовых механизмов с помощью вычислительной визуализации на основе BRDF и фотометрического стерео. Система снимает серию изображений при разных углах освещения и восстанавливает информацию о отражательной способности для выявления дефектов микронного масштаба с высоким контрастом.

Задача заказчика

• Инспекция собранных деталей часовых механизмов с полированными или декоративными металлическими поверхностями
• Раннее обнаружение дефектов поверхности в производстве для обеспечения работоспособности, надёжности и восприятия качества
• Типичные цельевые детали: колёса и шестерёнки, мосты и пластины, винты и головки винтов, рубиновые подшипники, декоративные отделки

Проблемы инспекции

• Сильно отражающие металлические поверхности
• Очень мелкие детали со сложной геометрией
• Декоративные покрытия, меняющие внешний вид при освещении
• Микронные царапины, вмятины или задиры
• Частицы, загрязнения или дефекты покрытия внутри механизма

Принцип технологии
Датчик solino® RTI сочетает многовекторное светодиодное купольное освещение и вычислительную визуализацию на основе BRDF. Система снимает последовательность изображений при 64 контролируемых направлениях освещения и реконструирует информацию о отражении поверхности, выявляя тонкую топографию и изменения текстуры за миллисекунды.

Ключевые элементы

• 64 многовекторных светодиода, интегрированных в купол
• Съёмка методом фотометрического стерео
• Восстановление поверхности на основе отражательной способности (BRDF)
• Вычислительное усиление дефектов и визуализация

Применение
solino® 10x10 предназначен для автоматизированной инспекции собранных часовых механизмов. Типичные объекты: колёса и шестерни, поверхности мостов и пластин, головки винтов, декоративные покрытия и контактные поверхности между движущимися частями. Съёмка под 64 направления освещения делает мелкие дефекты видимыми с высоким контрастом для автоматического анализа.

Архитектура решения — программное обеспечение и аппаратная часть
Решение для инспекции сочетает аппаратную и программную часть в компактном пакете:

• Датчик solino® RTI с интегрированным купольным освещением
• 64 светодиода для управляемого многовекторного освещения
• Высококонтрастная 20MP промышленная камера
• Программное обеспечение solinoStudio для съёмки и пакетной обработки
• Компактный форм-фактор датчика для интеграции в производственные линии и станки

Рабочий процесс инспекции

• Разместить деталь под датчиком solino®
• Выполнить серию съёмок при нескольких направлениях освещения
• Восстановить информацию о отражательной способности с помощью алгоритмов BRDF/фотометрического стерео
• Использовать solinoStudio для пакетной обработки, усиления дефектов и анализа

Преимущества технологии

• Улучшенная видимость царапин, вмятин, задиров и отклонений текстуры
• Обнаружение изменений шероховатости и волнистости
• Идентификация дефектов покрытий, загрязнений и остатков
• Надёжные данные для автоматической классификации дефектов

Заключение
Датчик solino® RTI сочетает контролируемое многовекторное освещение и вычислительную визуализацию для выявления поверхностных структур, трудных для обнаружения традиционными камерами, обеспечивая надёжную автоматизированную инспекцию прецизионных часов и поддержку контроля качества на производстве.

Технические характеристики

• Модель: solino® 10x10
• Многовекторное освещение: 64 светодиода (интегрированный купол)
• Принцип съёмки: BRDF-основанное вычислительное изображение / фотометрическое стерео
• Камера: высокоразрешающая 20MP промышленная камера
• ПО: solinoStudio для съёмки и пакетной обработки
• Обработка: реконструкция поверхности на основе отражательной способности и вычислительное усиление дефектов
• Типичное применение: инспекция собранных часов (зубчатые колёса, мосты, винты, декоративные поверхности, контактные поверхности)
• Форм-фактор: компактный дизайн датчика, пригодный для интеграции в производственные линии
