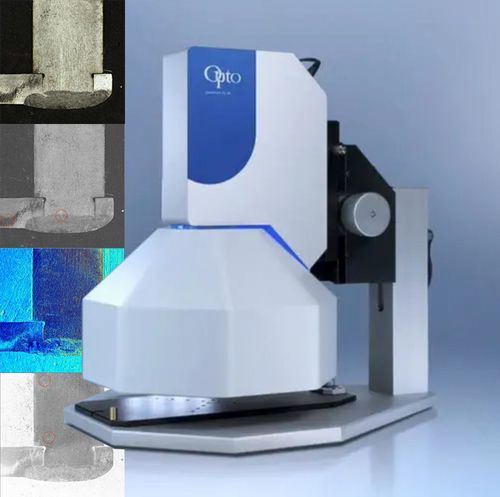

Weld Contrast Opto solino@ RTI sensor
100-SO-10-MAN-001 / AN_SO_WE_2604

Обзор продукта
Датчик solino RTI — это система инспекции на основе вычислительной визуализации BRDF, разработанная для выявления поверхностных структур и микро-дефектов на металлических сварных швах, которые традиционная съёмка часто не обнаруживает. Система быстро захватывает последовательность изображений при управляемой многовекторной подсветке и вычислительно восстанавливает информацию о отражательной способности поверхности для повышения контраста дефектов и обеспечения воспроизводимой автоматизированной проверки 90° и наклонных швов.

Задача клиента
Производителям необходимы надёжные и повторяемые методы контроля для раннего обнаружения дефектов и обеспечения стабильного качества узлов, применяемых в прецизионных механических конструкциях, автомобильных деталях, промышленных корпусах и сварных рамах.

• Угловые швы и тавровые швы в соединениях под 90°
• Сварные кронштейны и каркасы
• Сварные листовые сборки
• Конструктивные и функциональные сварные соединения

Проблемы инспекции
Инспекция 90° швов сложна для традиционных систем машинного зрения из-за геометрии, изменчивости отражения и затемнений. Типичные проблемы включают:

• Сложная 3D-геометрия угловых соединений
• Переменная отражательная способность металлических поверхностей
• Сильные тени из-за крутых углов
• Нерегулярные структуры поверхности шва
• Мелкие дефекты, скрытые в переходах шва

Принцип технологии
Датчик solino RTI использует BRDF-ориентированное вычислительное изображение и фотометрическое стерео. За миллисекунды он снимает серию из 64 изображений при разных направлениях освещения и вычислительно восстанавливает отражательную способность поверхности. Ключевые элементы:

• Интегрированный купол с 64 многонаправленными LED
• Съёмка по методу фотометрического стерео и BRDF-анализ
• Реконструкция поверхности на основе отражательной способности
• Вычислительное усиление дефектов и картирование контраста

Применение
Датчик solino 10×10 RTI подходит для инспекции непосредственно после сварки или на этапе финального контроля качества. За счёт съёмки поверхности под 64 направлениями освещения слабые дефекты становятся видимы с повышенным контрастом. Типичные объекты проверки:

• Угловые швы на листовых деталях
• Сварные кронштейны, корпуса и каркасы
• Конструктивные соединения под 90° и тавровые швы
• Переходы сварного валика между поверхностями
• Поверхностная отделка и целостность сварных компонентов

Архитектура решения
Номер позиции, указанный на странице: 100-SO-10-MAN-001 (solino 10×10). Система инспекции состоит из:

• датчик solino RTI
• интегрированный купол с 64 LED
• высокоточная 20 MP промышленная камера (интегрирована)
• программное обеспечение solinoStudio для захвата, обработки и пакетной обработки
• компактная конструкция датчика для легкой интеграции в производственные линии

Рабочий процесс инспекции
Типичный рабочий процесс:

• Установить компонент под датчиком solino
• Захватить серию из 64 изображений при разных направлениях освещения
• Вычислительно восстановить отражательную способность поверхности
• Использовать solinoStudio для захвата изображений, их обработки и пакетной оценки

Преимущества технологии
Контролируемая многовекторная подсветка в сочетании с вычислительным изображением повышает видимость поверхностных аномалий на металлических сварных швах, таких как:

• Трещины, поры и включения
• Подрезы и неполное проплавление
• Наплывы, заусенцы и изменения шероховатости
• Геометрические отклонения в сварном валику

Заключение
Датчик solino RTI объединяет контролируемую подсветку и вычислительное изображение для выявления поверхностных структур, трудно обнаруживаемых традиционными камерами, обеспечивая надежную автоматизированную инспекцию 90° швов и помогая производителям сократить вариативность контроля и повысить качество сварки.

Технические характеристики

• Принцип съёмки: BRDF-базированное вычислительное изображение / фотометрическое стерео
• Число направлений освещения: 64 многонаправленных LED
• Съёмка: серия из 64 изображений за миллисекунды
• Камера: высокоразрешающая 20 MP промышленная камера (интегрирована)
• Освещение: интегрированный купол с 64 LED
• ПО: solinoStudio для захвата, обработки и пакетной обработки
• Типичные объекты инспекции: угловые швы, тавровые швы, кронштейны, корпуса, 90° соединения, переходы валика
• Типы дефектов, выявляемых системой: трещины, поры, включения, подрез, неполное проплавление, наплывы, заусенцы, вариации шероховатости, геометрические отклонения
• Конструкция: компактный датчик для интеграции в производственные машины
• Пример номера позиции: 100-SO-10-MAN-001 (solino 10×10)
